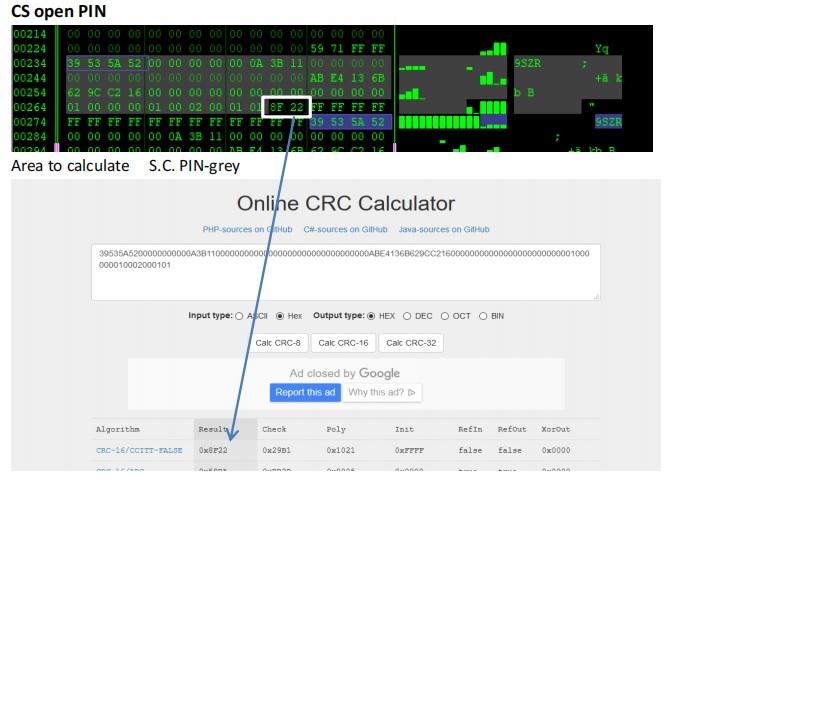

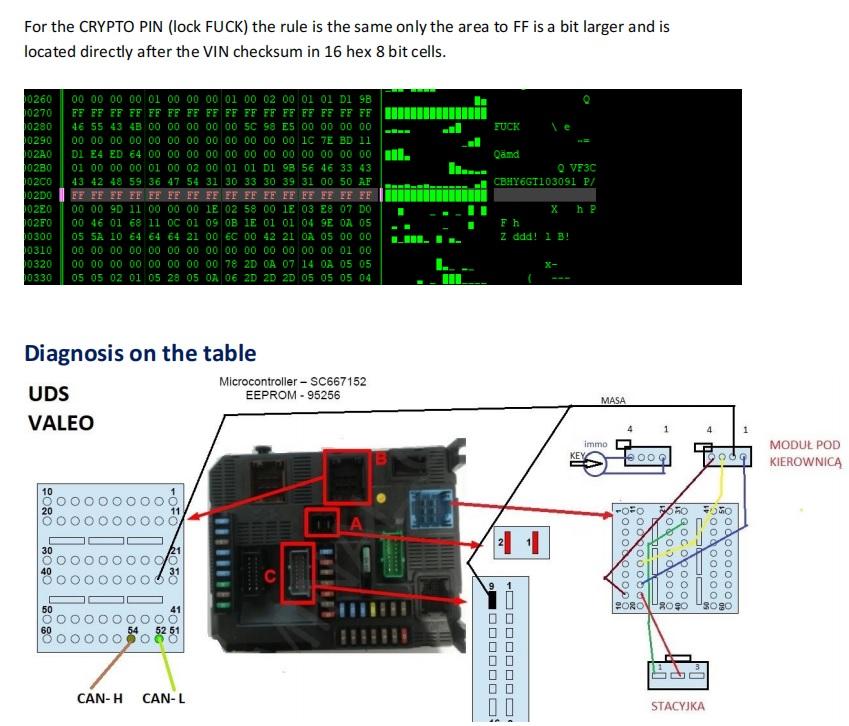

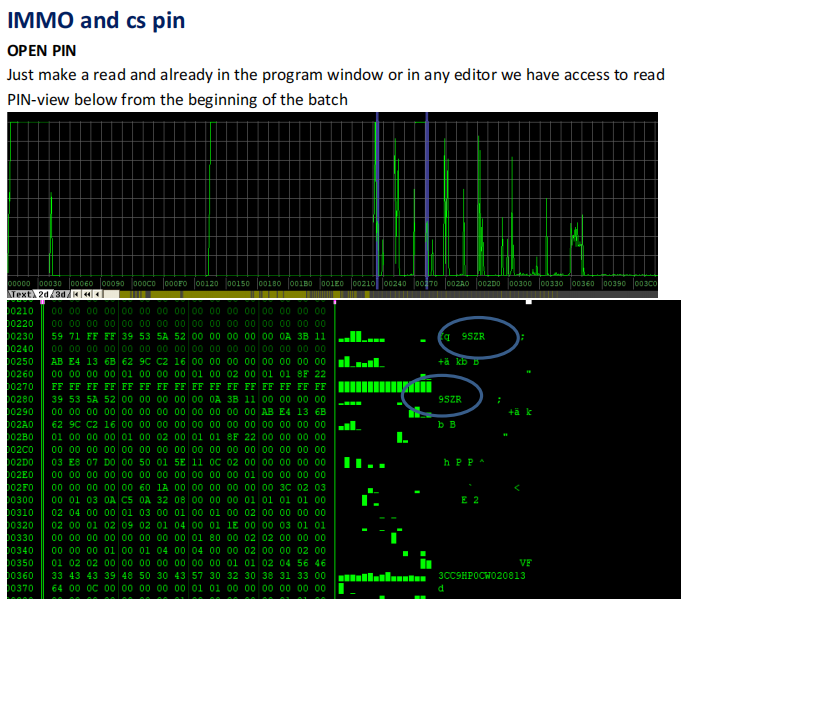

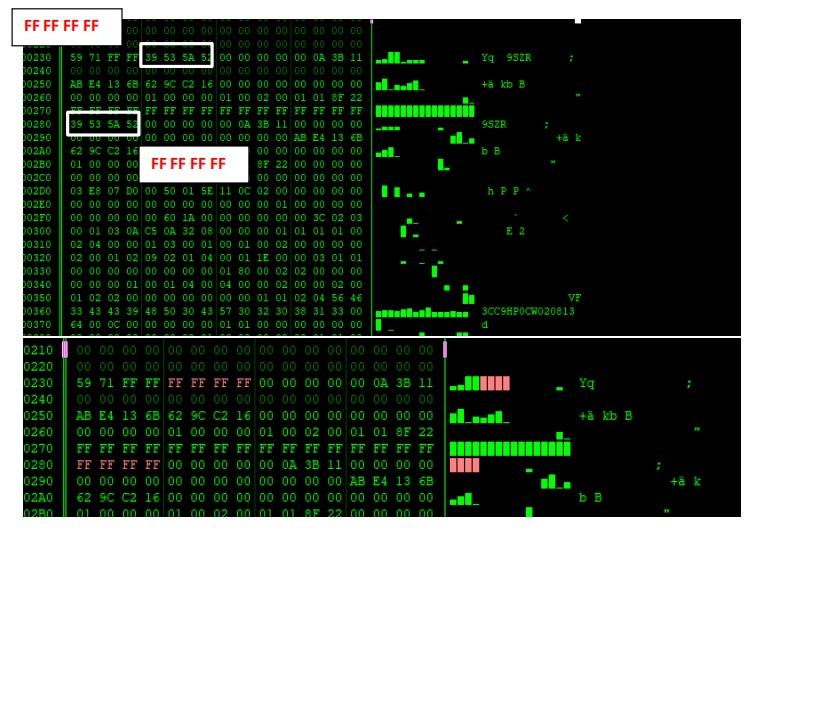

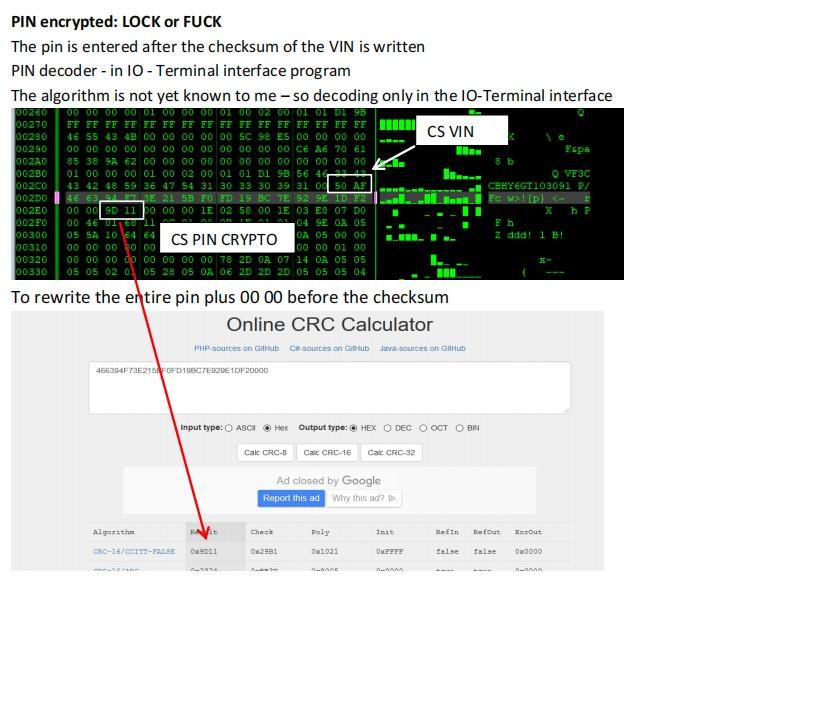

Ну і на завершення цого топіку новорічний подарунок від мене. Розшифровка PIN-коду Valeo BSI N0X EEPROM 95256 IMMO, корекція пробігу та скидання налаштувань Під час роботи з автомобілями PSA, оснащеними модулями Valeo BSI, BSI-N0X-00 (SC667152 + EEPROM 95256) є одним з найчастіше обслуговуваних блоків у діагностиці автомобільної електроніки та ремонті іммобілайзерів. У цьому посібнику пояснюється, як зчитувати та змінювати внутрішні дані EEPROM, витягувати PIN-код IMMO, виправляти значення пробігу, редагувати історію діагностики та підготувати BSI до стану «Virgin» для заміни або клонування. Інструменти та методи зчитування EEPROM Для читання EEPROM 95256 можна використовувати кілька програматорів, але не всі вони забезпечують стабільні та перевірені результати: ІнструментРезультатПеревірка УПА 1.3 / SEEPROGПомилки читанняНе рекомендується УПА-С (з живленням)ГараздПеревірено Xprog-MГараздПеревірено Карпрог (з живленням)ГараздПеревірено Vellon VP390 (з живленням)ГараздПеревірено Вводно-вивідний терміналНайкращий варіантOBD / Bench + автоматичне декодування PIN-коду Весь процес, включаючи зчитування EEPROM, вилучення PIN-коду IMMO, корекцію пробігу, розрахунок контрольної суми та підготовку Virgin BSI, можна зручно реалізувати за допомогою інструменту кодування ALicar ACT V2 , який підтримує режими підключення як OBD, так і до стенду. Він пропонує безпечні операції читання/запису та запобігає проблемам пошкодження даних, що зазвичай виникають у нестабільних інструментах. Обробка PIN-коду IMMO Існують дві конструкції штифтів: ТипОпис Відкрити PIN-кодБезпосередньо видиме в дампі та доступне для редагування Крипто/Заблокований PIN-кодЗашифровано після контрольної суми VIN, вимагає декодування CS open PIN Структура корекції пробігу Пробіг зберігається в 4-байтовій шістнадцятковій області з перевіркою XOR + контрольної суми. Приклад перетворення: 00 00 83 6D → DEC = 3364,5 км XOR з FF FF FF FF → FF FF 7C 92 Щоб записати новий пробіг: Перетворити км ×10 у шістнадцятковий формат Обчисліть XOR Оновлення значень в EEPROM Перерахувати контрольну суму Неправильна контрольна сума → BSI відхиляє значення. Редагування історії діагностичних кодів несправностей Історію помилок та позначки часу пробігу можна редагувати вручну. Очищення певних розділів скидає історію діагностичних кодів несправностей; неправильне очищення може призвести до того, що Diagbox покаже повідомлення «історія даних помилок порожня». Процедура скидання BSI Virgin Щоб повторно використовувати BSI на іншому транспортному засобі: ПлощаДія ПРИХОДЬТЕВстановлено на FF (17 байт) ПІН-кодВстановлено на FF (всі секції PIN-коду) ПробігСкидання з контрольною сумою Історія діагностичних кодів несправностей/подійОчистити, якщо потрібно Після підготовки Virgin → Використайте Diagbox для призначення нових ключів та PIN-коду. Висновок Цей посібник містить повний перелік процедур для: Читання та редагування EEPROM 95256 Розшифровка PIN-коду IMMO (включаючи криптографію) Корекція пробігу з контрольною сумою Маніпуляції з історією DTC Підготовка та клонування Virgin BSI Це зкопійовано з посібника по китай клону I/O terminal

Supported models: W-140.. W-202... W-203.. W-210.. W-220... SLK.. A-Klas.. W-168 ..M-Klas... G-Klas.. W-211... Vito 638... Vito 639... Sprinter После первого запуска программы потребуется ввести ключ CD Возьмите своё число, в данном примере это 563099253 (на картинке), и выполните вычисления: (563099253+1357) полученную сумму делим на 19, что даёт 29636874 Ключ CD для этого примера — K-29636874 Mercedes ECU editor.rar

Купил себе на али BDM100. На диске идут две версии программы: старая под XP и поновее (12.55) работает под win7. Столкнулся с проблемой драйверов для win7, на диске их нету. Пришлось искать в интернете. Разобрался с установкой v12.55 и сделал файл русификации. На все про все потратил целый вечер . Как всегда китайцы не могут нормально скомпоновать диск с ПО. Сделал свою, доработанную сборку инсталятора с нормальным readme. Теперь даже новичку в этой теме можно быстро настроить BDM100 на работу и не тратить кучу времени на рутину. Надеюсь мой труд не прошел зря и кому то еще пригодится. BDM100 V1255.rar BDM100 instructions.rar

Просто перестаньте заливать в расширетельный бак соляру вместо антифриза

ну судя по Вашему тексту Вы считаете что в оригинальном ключе стоит аккумулятор, а в копиях батарейка.... вроде верно перевёл из русского в русский....

Там, где занимаются диагностикой неисправностей и ремонтом.

Только первые 2 позиции кейлесс, все остальные - обычные ключи

Вы на каком языке пишите?

Лс

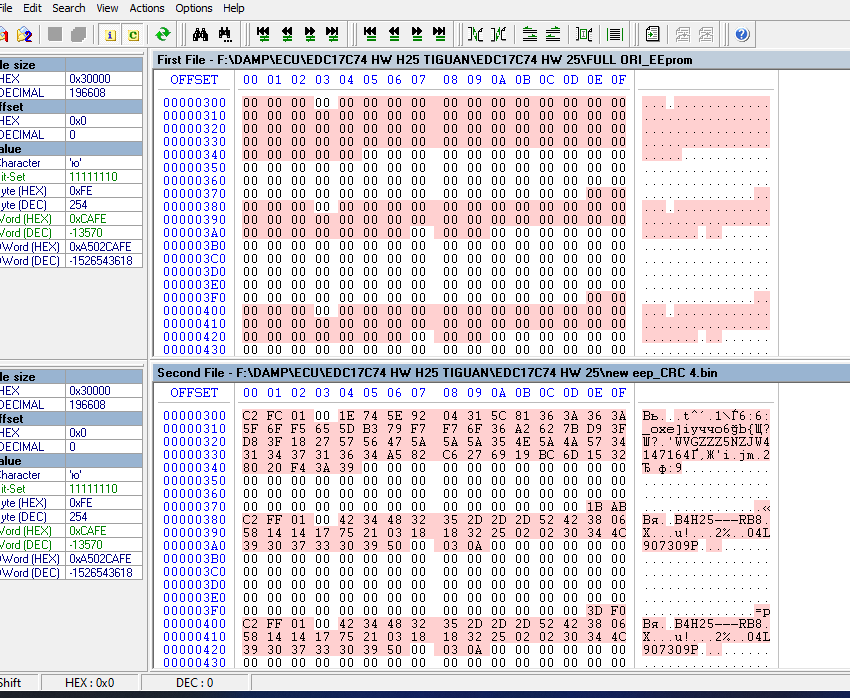

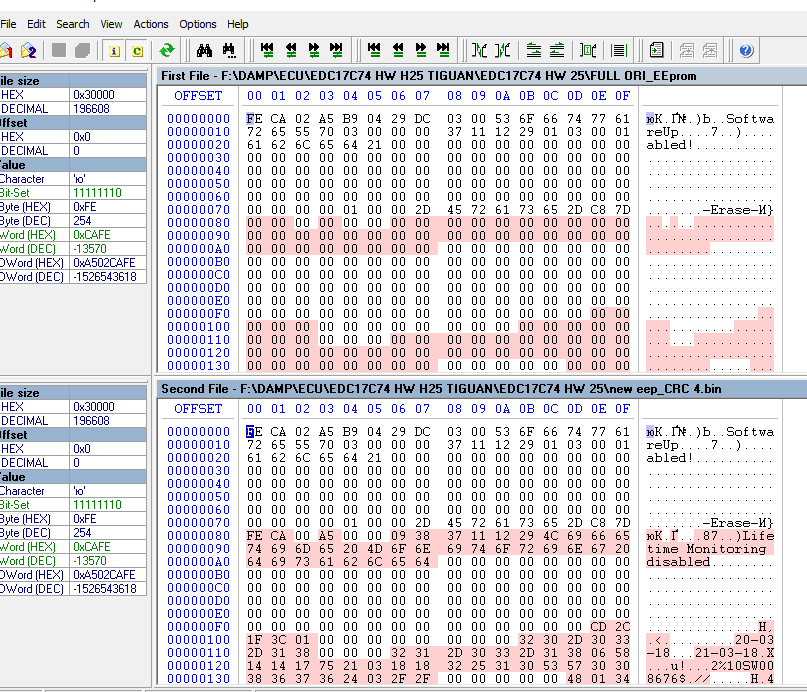

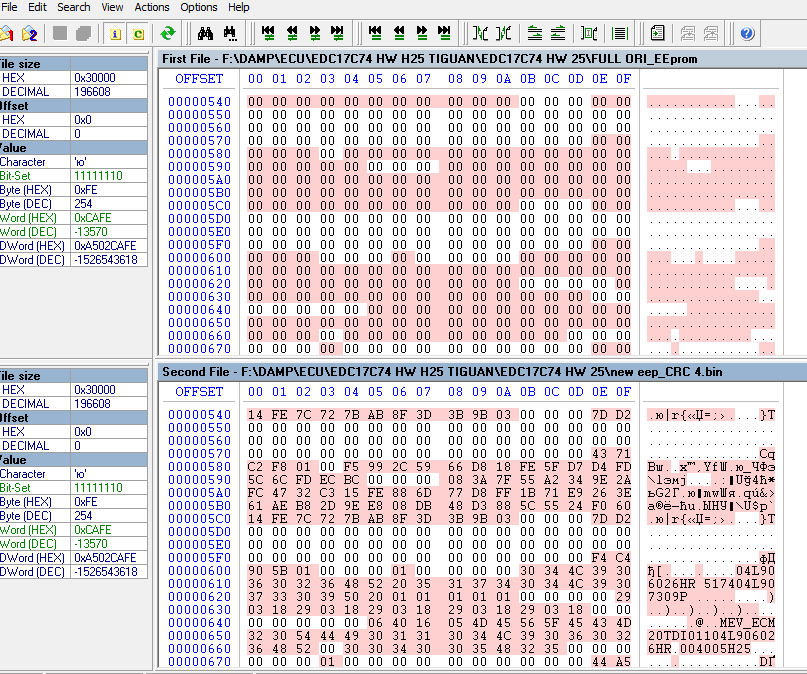

Ну что ж, отчитываюсь, блок управления удалось поднять, так Вы были правы действительно Проблема была именно в eeprom спасибо за подсказку, нашел такой же ecu 17c74 поправил оригинальный дамп результате все сложил рассчитал crc и вуаля автозавелось. Свари оригинальный дам снизу уже отредактированный дамп, дело было в том что дамп существенно опустился вниз по адресам и соответственно процессор не мог достать информацию нужно для него, когда я поставил верные сроки авто завелось и ни одной ошибки ни на щитке. Спасибо всем за подсказки и помощь тему Можно закрыть

Так это ж сразу есть в РБ и ждать не надо. Может кому так сильно горит, что и согласиться :). Видно бизнес не пошел, что теперь такая дорогая распродажа:).

Этот комплект поправленная версия, проверенная много лет, внутри архива, прошивка 555 и инфа подключки, ну и сам поправленный софт. Так же утилита файлов (процессоров spc). Работает без донглов, не боится инет и т.д. Ну и естественно не обновлять!)))) Много людей пишут в личку, о просьбе поднять запылившийся хпрог. Поэтому выкладываю весь комплект. п.с. Бывает антивирус после установки убивает файл... bll Просто в антивирусе добавьте папку с установленной программой, в исключения и переустановите .exe лаунчер. Автор данного комплекта и проекта Андрей-zend XPROG-BOX5.55+Firmware_Комплект.rar

Help собі сам. До цього випадку так глибоко N02 - 03 не копав. Щастило шо все було номер у номер. А цей донор дістався від С- еліз. Звісно шо конфіг до 301 ну ні як. Діагбокс може зробити конфіг таких BSI тільки онлайн і тільки відповідно до версії ПЗ Тому виникло таке питання. Як з'ясувалося зміст 95256 до конфіга ні якого відношення не має. А конфіг може зробити дуже відомий сканер. Тому чистимо ЕЕ, ДБоксом кладемо потрібний пін і в'яжемо ключі. Далі конфіг і все працює. Стосовно заліза Так я роблю всі двоповерхові. Стають розборні. Використовую міжплатне штиркове з'єднання. Якісні з'єднання з позолотою витримують струм до 3 А. Струми там не великі. Порада. Не намагайтеся розпаювати. Ризик пошкодити з'єднання внутрішніх шарів. Краще розпилити потім викусити залишки потім залити все сплавом Розе і маленькі залишки штирових з'єднань випадуть самі. Поки тему не закриваю. Може будуть пропозиції.

пробуй! 24с128 res pin6364.rar

тему можно закрывать. на б\у блоке сделали иммо офф, далее в онлайне обновили софт до последнего, после чего блок заблокировал иммо, после чего снова иммо офф и перененос конфигурации с донорского блока

Могу тоже положить хелп на русском,про версии N3LINE VI2N3LRU_4.pdf

Volvo Wiring-FM FH-89154988-Wiring diagram FH(4), I-Shift Dual Clutch -EN-.pdf VOLVO FM9 FM12 FH12 FH16 NH12 электрика.pdf Volvo Wiring-Buses-17016-02 B9R D9B chn 112690-115593.pdf Volvo Wiring-FL FE-89137609-Connection Diagram FE(3) -RU-.pdf Volvo Wiring-TEREX AC60-13245312D_elect_OW.pdf Volvo Wiring-OLD Models-TSP23769-Wiring Diagram FL6 LHD.pdf Volvo Wiring-OLD Models-TSP149572-Wiring Diagram FL6.pdf Volvo Wiring-FM FH-88956890-Wiring Diagram FM -EN-.pdf Volvo Wiring-FM FH-89149853-Wiring diagram FH(4), Dual-stage turbo -EN-.pdf Volvo Wiring-FM FH-89154988-Wiring diagram FH(4), I-Shift Dual Clutch -EN-.pdf Volvo Wiring-FM FH-89161499-Wiring diagram FH (4), Dual-stage turbo -RU-.pdf Volvo Wiring-FM FH-89011639-Wiring diagram FH -EN-.pdf Volvo Wiring-OLD Models-TSP23790-Wiring Diagram FL6 RHD.pdf Volvo Wiring-OLD Models-TSP23761-Wiring Diagram FL7, FL10 RHD .pdf Volvo Wiring-FM FH-89257663-Wiring Diagram, FM(4) -EN-.pdf Volvo Wiring-FM FH-20177893-Wiring Diagram FM VAL-BAS2, VAL-BAS3 FH VAL-BAS1, VAL-BAS3, VAL-CHD -EN-.pdf Volvo Wiring-Buses-17036-06 B9TL D9B chn 132839-134628.pdf Volvo Wiring-Buses-17032-02 B9TL D9B chn 112690-115593.pdf Volvo Wiring-OLD Models-TSP128153-Wiring Diagram FL6 LHD.pdf Volvo Wiring-Buses-16782-Multiplex_V2_B13R_D13C_B13R_D13F_ALL.pdf Volvo Wiring-FL FE-89059146-Connection diagram FE -RU-.pdf Volvo Wiring-Buses-16790-Multiplex_V2_B12B_DH12E_BODY8500_from_chno_141789_ALL.pdf Volvo Wiring-FL FE-88967421-Wiring Diagram FL, FE Changed fuses -EN-.pdf Volvo Wiring-FL FE-88932959-Connection Diagram FL -RU-.pdf Volvo Wiring-Buses-17082-Multiplex_V2_B9TL_D9B_from_chno_145640_ALL.pdf Volvo Wiring-OLD Models-TSP23732-Wiring Diagram FL7, FL10 LHD.pdf Volvo Wiring-FM FH-20160445-Wiring Diagram FM VAL-BAS3, RSENS-W_URSENSW, FH VAL-BAS4, VAL-CHD2 -EN-.pdf Volvo Wiring-FL FE-89140365-Wiring Diagram FE, Facelift -EN-.pdf Volvo Wiring-Buses-88950076-B12M DH12E chn 380199-.pdf Volvo Wiring-FH12 FH16-RHD-TSP104002-Wiring Diagram FH12, FH16 RHD -EN-.pdf Volvo Wiring-FH12 FH16-TSP175664-Wiring Diagram FM9, FM12, FH12 VERSION2 -EN-.pdf Volvo Wiring-Buses-16791-Multiplex_V2_B9S_D9B_BODY8500_from_chno_141789_ALL.pdf Volvo Wiring-FH12 FH16-RHD-TSP23709-Wiring Diagram FH12, FH16 RHD -EN-.pdf Volvo Wiring-FM FH-88932866-Connecting Diagram FM, FH -RU-.pdf Volvo Wiring-FH12 FH16-LHD-TSP23665-Wiring Diagram FH12, FH16 LHD -EN-.pdf Volvo Wiring-OLD Models-TSP23687-Wiring Diagram FL12 LHD.pdf Volvo Wiring-OLD Models-TSP23698-Wiring Diagram FL6, FS7 LHD.pdf Volvo Wiring-FL FE-89208694-Wiring Diagram, FL(3) -EN-.pdf Volvo Wiring-FM FH-20046394-Wiring Diagram FM, FH, NH12 VERSION2 -EN-.pdf Volvo Wiring-FH12 FH16-LHD-TSP119544-Wiring Diagram FH12, FH16 LHD -EN-.pdf Volvo Wiring-FM FH-20177407-Wiring Diagram FM, FH, NH12 VERSION2 -EN-.pdf Volvo Wiring-FL FE-88979521-Wiring Diagram FL, FE Changed Fuses -RU-.pdf Volvo Wiring-FH12 FH16-TSP181617-Connection Diagram FM9, FM12, FH12 VERSION2 -RU-.pdf Volvo Wiring-FL FE-88917352-Wiring Diagram FL -EN-.pdf Volvo Wiring-FM FH-89161521-Wiring diagram FH(4), I-Shift Dual Clutch -RU-.pdf Volvo Wiring-VM-89250692-Wiring Diagram VM EM-EU5 -SPA-.pdf Volvo Wiring-FM FH-89062069-Wiring Diagram FM -EN-.pdf Volvo Wiring-FM FH-89141432-Wiring Diagram FH(4) -EN-.pdf Volvo Wiring-FM FH-89150834-Connecting Diagram FH(4) -RU-.pdf Volvo Wiring-FL FE-89140461-Wiring Diagram FE, Facelift -RU-.pdf Volvo Wiring-FM FH-20186030-Wiring Diagram FM, FH -EN-.pdf Volvo Wiring-FL FE-89208732-Wiring Diagram, FE(3) -EN-.pdf Volvo Wiring-FM FH-89061969-Wiring Diagram FH -EN-.pdf Volvo Wiring-FH12 FH16-TSP175664-Wiring Diagram FM9, FM12, FH12 VERSION2 -EN-.pdf Volvo Wiring-FM FH-88932866-Connecting Diagram FM, FH -RU-.pdf Volvo Wiring-FH12 FH16-RHD-TSP104002-Wiring Diagram FH12, FH16 RHD -EN-.pdf Volvo Wiring-FH12 FH16-RHD-TSP23709-Wiring Diagram FH12, FH16 RHD -EN-.pdf Volvo Wiring-FM FH-20160445-Wiring Diagram FM VAL-BAS3, RSENS-W_URSENSW, FH VAL-BAS4, VAL-CHD2 -EN-.pdf Volvo Wiring-FL FE-89140365-Wiring Diagram FE, Facelift -EN-.pdf Volvo Wiring-FM FH-89257663-Wiring Diagram, FM(4) -EN-.pdf Volvo Wiring-FM FH-20177893-Wiring Diagram FM VAL-BAS2, VAL-BAS3 FH VAL-BAS1, VAL-BAS3, VAL-CHD -EN-.pdf Volvo Wiring-FM FH-89161499-Wiring diagram FH (4), Dual-stage turbo -RU-.pdf Volvo Wiring-FM FH-89011639-Wiring diagram FH -EN-.pdf Volvo Wiring-FM FH-88956890-Wiring Diagram FM -EN-.pdf Volvo Wiring-FM FH-89149853-Wiring diagram FH(4), Dual-stage turbo -EN-.pdf Volvo Wiring-FM FH-89154988-Wiring diagram FH(4), I-Shift Dual Clutch -EN-.pdf VOLVO FM9 FM12 FH12 FH16 NH12 электрика.pdf

🙄 Если кому актуально, продам такой за 300....

Разобрался! Хотелось просто написать и оставить эту фразу..... Но я не жадны Если Вы думаете что на задних не открываемых стеклах это обогрев или антена... Датчик разбития стекла это и есть эти полосочки Идет с правого на задние, потом на левое. Добрался левого, разъем ниже окна ближе к двери, 2 пина Перестала орать.

Итак последние новости: помогли мне со сбросом моточасов в дампе dme, после чего пролил есисом прошивку и закодировал согласно измененного типа авто (переделал под 2.8 в FA) и тачка наконец то меня покинула , клиент доволен и я, тоже. Всем спасибо
