Стенд проверки - настройки газовых форсунок (своими руками).

[Vladimir Koval 2]

Пару лет назад, наблюдая, как товарищ мучается настраивая (механически) фосунки, возникла идея и был сделан стенд для проверки - настройки газовых форсунок.

Характеристики:

Одновременно тестируются 4 канала.

Длина импульса - 1,4 - 20 мс, частота в широких пределах.

ПИтание сеть 220 или бортовая (12 В), регулируется напряжение питания форсунок.

Расходомер - дифференциальный датчик расхода (перепада давления)

Индикация - относительная динамическая производительность форсунок одновременно 4 канала.

Индикатор LCD 16x2, управление - энкодер. Есть выходы для подключения осциллографа (видна форма импульса потока)

Товрищ (по не зависящим от него причинам) перестал заниматься сервисом, но по минимальным оценкам конструкция удачная. Если кому интересно, поделюсь информацией по конструкции, алгоритмам, схемотехники безвозмездно. В Харькове можно посмотреть, попробовать.

[Vladimir Koval 2]

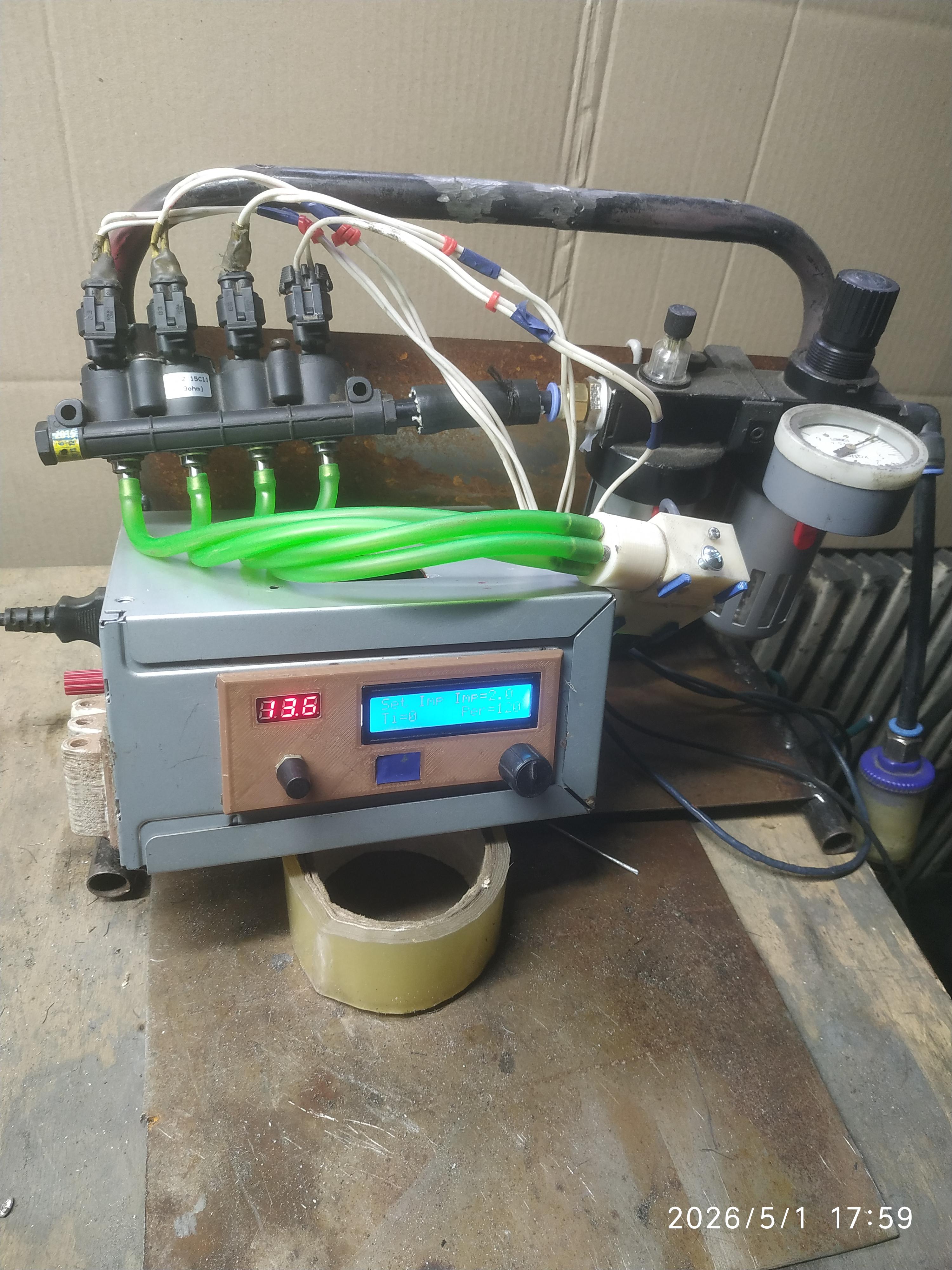

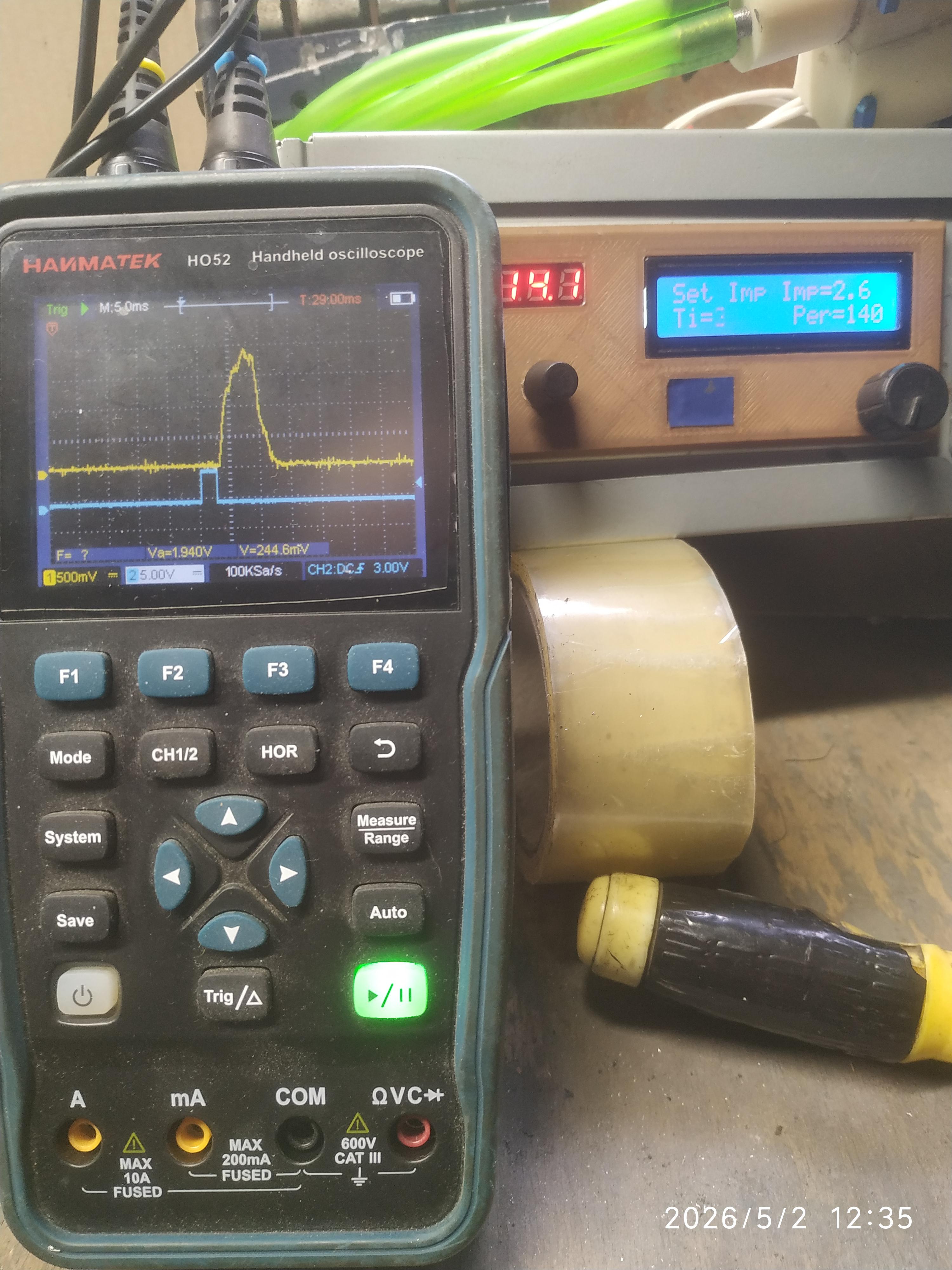

По просьбам выкладываю фото общего вида и пример настройки баланса производительности форсунок (4-й канал и немного 2-й)

[piter200 154]

Что понимать под термином "настройка" форсунок?

[санек772 81]

Строить можно только форсунки,которые "строятся",т.н.valtec подобные.Все остальные-только проверка.

[Vladimir Koval 2]

46 минут назад, санек772 сказал:

Строить можно только форсунки,которые "строятся",т.н.valtec подобные.Все остальные-только проверка.

Разумеется.

Я не газовщик, но видел хитрую коническую развертку, которой "настраивали" ненастраиваемое. Ну и в итоге, важен результат, или проверка показала норму, или настроить удалось.

[Pavelzt 6]

можно получить схему и прошивку девайса?

[SSergey 54]

1 час назад, Vladimir Koval сказал:

Разумеется.

Я не газовщик, но видел хитрую коническую развертку, которой "настраивали" ненастраиваемое. Ну и в итоге, важен результат, или проверка показала норму, или настроить удалось.

Настроить не настраиваемое, можно только недомывом   под  одну из форсунок группы. Результат такой себе.



[Vladimir Koval 2]

15 минут назад, SSergey сказал:

Настроить не настраиваемое, можно только недомывом

Само собой, вариант из не лучших.

[Shapdiagnostics 112]

Видел есть оригинальные стенды. Коллега который пользовался говорил что Вальтеки новые после настройки прям вообще огонь точно работали на авто.

[Vladimir Koval 2]

8 часов назад, Pavelzt сказал:

можно получить схему и прошивку девайса?

Полной схемы никогда не рисовал, здесь модель в Протеусе

Забыл прицепить.

GAS_Tester.zip

[omdm 278]

10 часов назад, SSergey сказал:

Настроить не настраиваемое, можно только недомывом   под  одну из форсунок группы. Результат такой себе.



Не настраиваемое настраивается программной корректировкой впрыска.

[санек772 81]

Программной корректировкой можно подстроить ,чтобы убрать т.н.заводскую неточность при изготовлении и у нее есть пределы.А если форсунка убитая в хлам,что Вы собираетесь там корректировать?Стенд,безусловно,вещь полезная и автору респект,что заморочился и делится своими наработками.

[piter200 154]

если

1 час назад, санек772 сказал:

А если форсунка убитая в хлам,что Вы собираетесь там корректировать

Странно, что никто не изготовил стенд для восстановления убитых свечей зажигания? Может потому, что дешевле и быстрее поменять на новую? При сопоставимой цене почему это не применимо к газовым форсункам?

Я не критикую - просто хочу понять?

[Vladimir Koval 2]

1 час назад, piter200 сказал:

стенд для восстановления убитых свечей зажигания?

Не моя тема, но стенд для проверки свечей зажигания под давлением и очистки пескостуем, он для чего?

[piter200 154]

4 часа назад, Vladimir Koval сказал:

Не моя тема, но стенд для проверки свечей зажигания под давлением и очистки пескостуем, он для чего?

В основном для развода клиентов на деньги. Больше ничего в голову не приходит... )))

[санек772 81]

Вам , наверное,не попадались новые не работающие свечи,если Вы так утверждаете.И клиенту попробуйте доказать без стенда,что новое-не всегда рабочее.Тем более сейчас,когда полно контрафакта.А стенд,даже самый простенький,упрощает нам работу.В общем-каждому свое.А ТС молодец,делится своими наработками,может кому-то пригодится.Как -то так.

[SSergey 54]

6 часов назад, piter200 сказал:

Странно, что никто не изготовил стенд для восстановления убитых свечей зажигания?

Давно придуман, и успешно использовался, но это утерянная технология древних. Пацанами, свечи обычной на газовой плите прокаливали, когда двухколесный друг чихать начинал.

9 часов назад, omdm сказал:

Не настраиваемое настраивается программной корректировкой впрыска.

Небольшая поправка на сверловку вкруток, и еще некоторых моментов допустима. Но подгонять коррекцией откровенный хлам - не очень разумно, если есть гарантийные обязательства.

[Vladimir Koval 2]

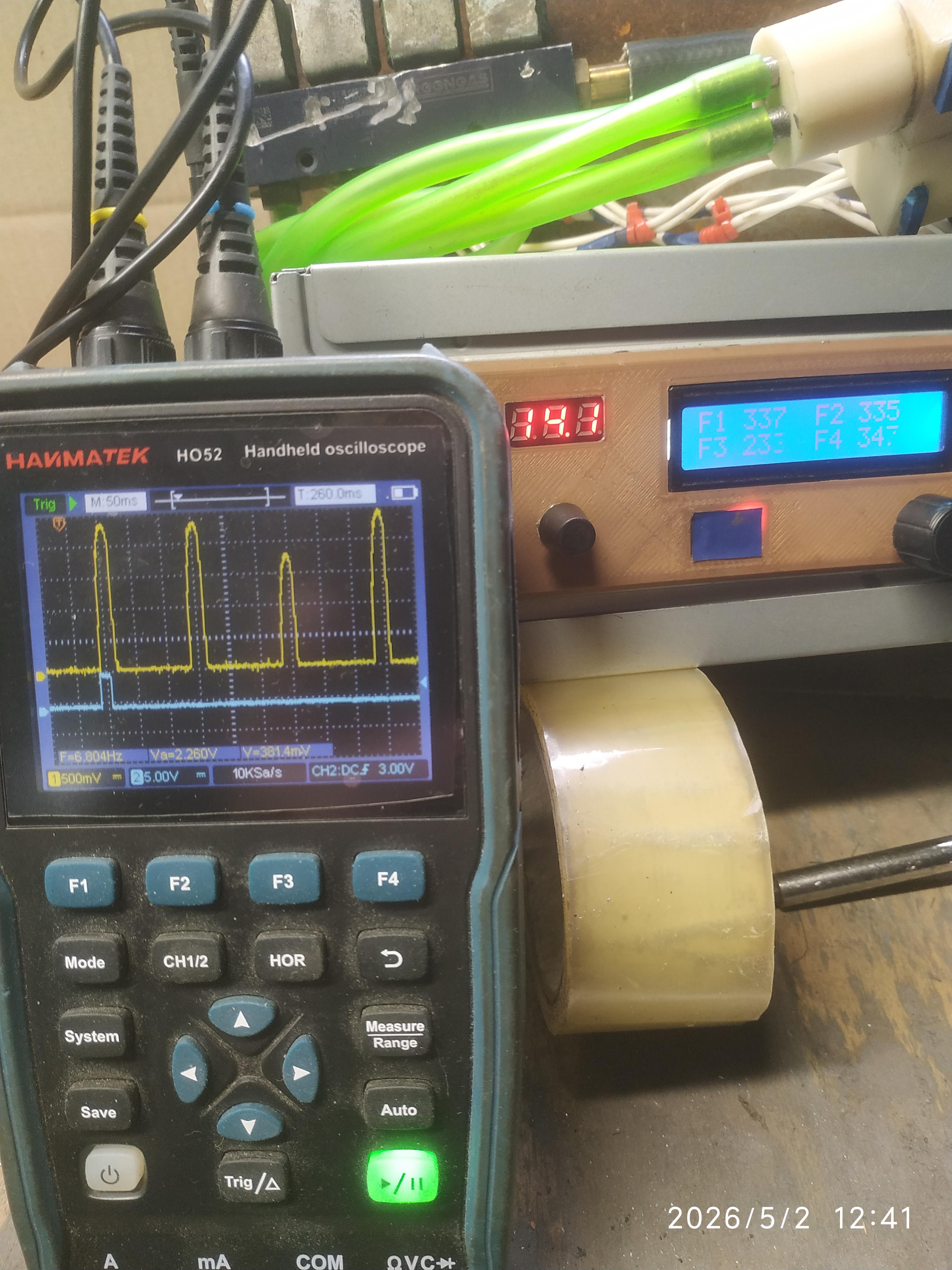

При наличии осциллографа наглядно виден расход газа по каналам и удобно определять быстродействие форсунок (минимальное время открытия)

[dan12349 29]

Было бы полезно, если бы форсунки распыляли воду в прозрачный баллончик для проверки правильности распыления.

Было бы полезно, если бы форсунки распыляли топливо в прозрачную банку, чтобы проверить правильность распыления.

[Autodw.pl 302]

On 5/4/2026 at 3:57 PM, dan12349 said:

Было бы полезно, если бы форсунки распыляли воду в прозрачный баллончик для проверки правильности распыления.

Было бы полезно, если бы форсунки распыляли топливо в прозрачную банку, чтобы проверить правильность распыления.

Правильностиь распыления? Через трубочку в коллектор?  Серьезно?
Уже не говоря про распыление жидкости, форсунками, расчитаными на газ.

[dan12349 29]

Перевод не очень удачный, но я имею в виду, что вы должны видеть форму распыления топлива в прозрачном контейнере. Некоторые форсунки подают правильный объем жидкости, но не создают правильную коническую форму распыления.

[Autodw.pl 302]

1 hour ago, dan12349 said:

Перевод не очень удачный, но я имею в виду, что вы должны видеть форму распыления топлива в прозрачном контейнере. Некоторые форсунки подают правильный объем жидкости, но не создают правильную коническую форму распыления.

Какой распыл у газовых форсунок? Это - клапан для газа и не больше.  Там нет распылителя, просто "дырка".

[dan12349 29]

Самый лучший способ - сравнить форсунки. машина все равно будет работать, но не так эффективно

[Дибил 3]

В 02.05.2026 в 00:20, Shapdiagnostics сказал:

Видел есть оригинальные стенды.

Делали, да. Я его разобрал пять лет назад, а то бы из таксистов очередь стояла киллометров сто..

Много игрался с вальтеками и выставлял по микрометру, к примеру.. 0.42. Но на стнде воздухом по падению давления и контролем датчиком всегда графическая характеристика не совпадала осциллограмой. Благо проверка занимала 90 секунд на 4 форсунки, при наличии 6 каналов. Приходилось поднастраивать на +\- 0.01-0.02 мм и тогда в идеале. Но этот проект для себя закрыл.



В 30.04.2026 в 10:58, Vladimir Koval сказал:

возникла идея и был сделан стенд для проверки - настройки газовых форсунок.

В Харкове есть с 20-го года. На базе мозка Джин-х бала сделана прошивка под газ. Кстати, датчик давления используется у него с газа, сам пробовал но приходилось постоянно при новом включении его калибровать по манометру. Себе покупал датчик тензо в китае на 2 бара, но т.к. забил на заморочки проверок газовых, проект закрыли, как и в этом году успешно прикрыли проект работы с пьезофорсунками БМВ, потому,что за пять лет лично видел только трех человек которые купили себе такую форсуку, а она чуток больше 500 Евро)))). И при стоимости копеечных газовых лезть в них нет желания, нажал пару кнопок и завтра на НП забрал или розеткой.

В 06.05.2026 в 20:03, Autodw.pl сказал:

Какой распыл у газовых форсунок?

Согласен. Не буду вдаваться в подробности чем мыли, но в двух словах какой был стенд.

Представь бачек 0.5-1 литр, висит на стене редуктор с которого выходит примерно до 1.5 Бара. С бачка шланг на датчик давленияи с него на рейку с форсунками.

Датчик калибруется по програмее, стенд его видит. Запускается прога, автоматом видит количество форсунок-каналов. и дает команду -заполнение, (клапана не успел поставил, поэтому крутил шаровый кран. 1 форсунка ... начинается подаваться количество импульсов пока давление не упадет до 0.1 бара, потом опыть команда заполнение, пауза и опять сброс через форсунку. В конце выдает результат в графическом виде 4-6 графиков. Процес с 4-х примерно полторы минуты.

Мозг использовали Джин-х, но для него была сделанна доппрошивка.

В 06.05.2026 в 20:03, Autodw.pl сказал:

Это - клапан для газа и не больше.

Так и есть, проверка воздухом.
