1 час назад, dizzelit сказал:

Всем привет , Может кто помочь схемами Lincoln Corsair 2025 год, 2.0 турбо, нужна схема головного освещения, и проводки переднего бампера , пострадали фишки и проводка по левому крылу.

5LMCJ1CA1SUL06049

Все фишки с правой стороны переходные. Слева только на фару

corsair_2025_conector.pdf corsair_2025_exterior_lamps.pdf corsair_2025_headlights.pdf

corsair_2025_pdc.pdf

[dizzelit 10]

3 часа назад, Leon317 сказал:

Все фишки с правой стороны переходные. Слева только на фару

Благодарю, там как раз справа тоже разьем прижало, есть пара несостыковок по цветам , 3 провода в воздухе повисли

[midos 1]

Здравствуйте, ищу электросхему управления двигателем и схему зарядки аккумулятора Ford Edge 2019

2fmpk4k93kbc09872

Спасибо.

[Agent Den 48]

30 минут назад, midos сказал:

Здравствуйте, ищу электросхему управления двигателем и схему зарядки аккумулятора Ford Edge 2019

2fmpk4k93kbc09872

Спасибо.



Engine Controls (Powertrain Management) - ALLDATA Repair.pdf Starting_Charging - Charging Circuit (Starting and Charging) - ALLDATA Repair.pdf

[mykhailo 39]

Здравствуйте,поделитесь пожалуйста схемой зарядки Jaguar F-pase 2017 г. SADCK2BVXHA498858 .Спасибо

[dierus 802]

1 час назад, mykhailo сказал:

Здравствуйте,поделитесь пожалуйста схемой зарядки Jaguar F-pase 2017 г. SADCK2BVXHA498858 .Спасибо

SADCK2BVXHA498xxx.pdf

[Alpine ua 341]

Всем привет. Поделитесь схемой полного привода + халдекс. Спасибо.

3GKALVEXXJL305867

GMC Terrain 2018 2.0b

[Пакайола 45]

Здравствуйте.Honda Civic 2020 2HGFC2F66LH535909 ищу електросхему управлениям електромагнита селектора акпп.нет управляющего минуса.или может кто знает какой блок управляет им в етом авто.зарание спасибо!

[smbat09 194]

2 часа назад, Пакайола сказал:

Здравствуйте.Honda Civic 2020 2HGFC2F66LH535909 ищу електросхему управлениям електромагнита селектора акпп.нет управляющего минуса.или может кто знает какой блок управляет им в етом авто.зарание спасибо!



Reverse Lockout System.pdf Interlock System.pdf CVT Control System.pdf

[Alpine ua 341]

14 часов назад, Alpine ua сказал:

Всем привет. Поделитесь схемой полного привода + халдекс. Спасибо.

3GKALVEXXJL305867

GMC Terrain 2018 2.0b

Можєт есть у кого доступ к схемам ?

[kudax 108]

48 минут назад, Alpine ua сказал:

Можєт есть у кого доступ к схемам ?

Возможно будет здесь

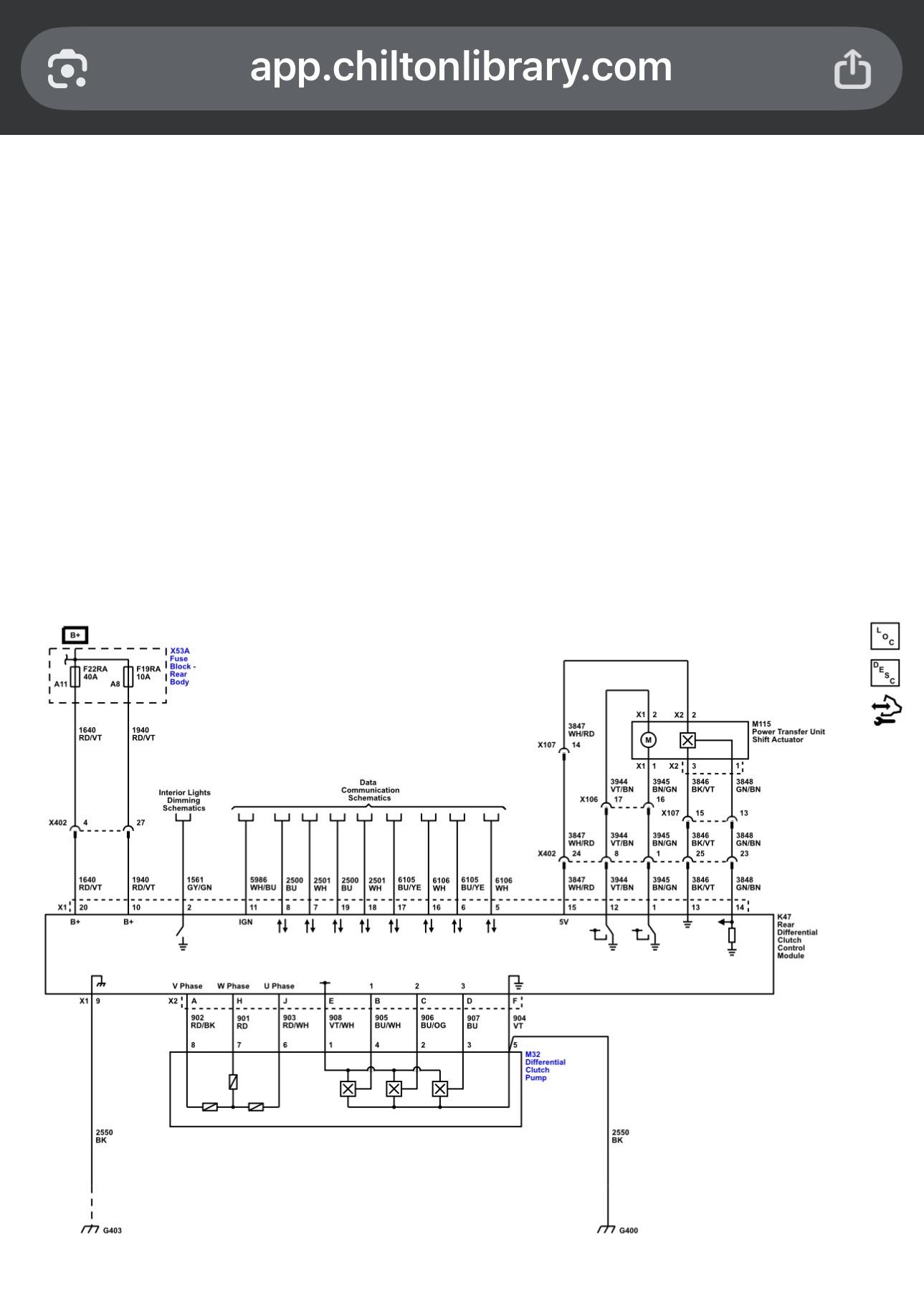

См раздел Rear Axle Schematics.

Вообще схемы ищем по слову Schematics для автомобилей GM.



[Пакайола 45]

Здравствуйте.ищу схему включения стоп сигнала для Infiniti Q50 2021 vin 1N1EV7BRXMM751359.Зарание спасибо!

[Пакайола 45]

Здравствуйте.ищу схему can шины для Subaru Crosstrek 2023 vin  JF2GUADC1R8287829.

Зарание спасибо!

[kudax 108]

1 час назад, Пакайола сказал:

Здравствуйте.ищу схему can шины для Subaru Crosstrek 2023 vin  JF2GUADC1R8287829.

на чилтоне все есть. я выше ссылку давал.
Путь:
Body & Electrical/Wiring System — Wiring System(Crosstrek Model(Except For HEV)) — CAN Communication System — Wiring Diagram

CANBUS - 2023 Subaru Crosstrek.pdf

[midos 1]

Здравствуйте, помогите пожалуйста со схемой зарядки

Edge_2015_2.7

2FMTK4AP3FBB93645

Спасибо!

[dan12349 29]

2015Edge Charging.pdf

[Rus181091 10]

Приветствую!

Можете помочь с распиновкой блока FEM, для подключения Xenon.

Bmw x5 G05 2020 год америка

Vin 5UXCR6C01M9F46004

[anisimov83 396]

10 часов назад, Rus181091 сказал:

Bmw x5

ньютисинфо



[Rus181091 10]

1 час назад, anisimov83 сказал:

ньютисинфо



Пробовал

Не заходит

[vlad101 97]

17 часов назад, Rus181091 сказал:

блока FEM

FEM на Gшке 20го года? Может речь о BDC?

[Patuk 1262]

3 минуты назад, vlad101 сказал:

FEM на Gшке 20го года? Может речь о BDC?

они разве были с ксеноном вообще??

у Вас

S552Adaptive LED headlight

S5A1LED Fog lights

S5ACHigh-beam assistant

S5ALActive Protection

S5APDecoding anti-glare high-beam assistant

S5ASDriving Assistant

S5AVActive Guard

S5DNParking assistance system Plus

обьясните что делаете...

E5 Фара правая

Обзор разъемов

НомерX-полюсный, цветОбозначение

E5*1B6-полюсный, черныйРазъем узла Фара правая



Распределение штырей в разъеме E5*1B

ШтырьВидОбозначение /Вид сигналаПодсоединение /Указания по измерению

1--Резервная

2--Резервная

3E/AСигнал шины K-CANBody Domain Controller

4E/AСигнал шины K-CANBody Domain Controller

5EАктивизация Фара праваяBody Domain Controller

6MМассаТочка соединения с массой

схемы не проблема

[Beria 4]

Приветствую!
Выручите пожалуйста с электросхемой на
Silverado 2023г 3GCNAAED0PG140768

нужна схема ABS и блоком тормозов прицепа.

[Den1kon 0]

Добрый день

Нужна схема продолки ДВC и та что идёт на электрический актуатор модуля коробки.

Xc90 t8 24. YV4H60CF4R1255157



Очень нужна((.

[vlad101 97]

В 06.06.2026 в 21:36, Den1kon сказал:

Добрый день

Нужна схема продолки ДВC и та что идёт на электрический актуатор модуля коробки.

Xc90 t8 24. YV4H60CF4R1255157



Очень нужна((.

Глянь такое, может поможет

MC-10236766-9999.pdf

[Beria 4]

В 06.06.2026 в 08:58, Beria сказал:

Приветствую!
Выручите пожалуйста с электросхемой на
Silverado 2023г 3GCNAAED0PG140768

нужна схема ABS и блоком тормозов прицепа.

Отвечу сам себе, малоли кто будет искать.

блок АБС и блок тормозов прицепа
