kudax

Могу устранить удаленно, ничего разбирать, резать не нужно. Требуется только шнурок J2534 (SM2 например). https://carmasters.org/topic/49432-замена-камеры-ухода-с-полосы-и-распознавания-дорожных-знаков/?do=findComment&comment=903798

Тогда вопрос к писателям скриптов, чтобы они добавили чтение из такого блока. Нашел на просторах немного другой номер 89970-50030 некриптованный, пригодный для записи по UART любым прогером, даже оригинальным RFT. 89970-50030.bin

С добрым утром. Ссылка в моем посте активная и ведет на скрипт Громова. Читается флеш по CAN в обычном режиме. Перед записью по CAN - разобрать блок и припаять резистор 10 kΩ между RES и VCC. https://gromcalc.com/index.php?/topic/15-toyota-denso-renesas-h8sx/ https://www.youtube.com/watch?v=MEQs9g5eZlY&source_ve_path=MjM4NTE&embeds_referring_euri=https%3A%2F%2Fiprog.pro%2F update. в других прогерах тоже есть похожий скрипт - MDFlasher. Скрипт для iProg Pro.

В режиме JTAG можно считать, если еще не подключались по UART.. Где-то видел скрипты чтения по CAN прошивки блока подушек Toyota/Lexus, а запись уже по UART.

ID: FF189EB42BC4A479EB0A1E3D39C1DC03 Ver: 18.00.008 NA d97b1096e067d8e84257b6b08d9effcd50002606301121 EU: a2ec25082d9ee7893b7a47d2c6c0e28850002606301121 JP: 7e0ebaa02dae90acc73dd5cc1c97475050002606301121 OT: 3fe2d0b248ab0c73136e518db84c50a150002606301121

ID: 1C144C9F359DD48604CE3EE1C400B706 Ver: 18.00.008 NA: 795bf11b29c7b6ea6607b4c9bc1c7d9e50002606300957 EU: f3d4c2070ed2dd65143b710cd7549de250002606300957 JP: be4f80bb0f81e5658a7bb386bd23bc3250002606300957 OT: 8a3a1b09f72393893969a2e52646db7350002606300957

Мусор

Полезен Chilton Library не только схемами, но и обилием руководств по каждой ошибке. Цитата из мануала по ошибкам C1567 и C1582: If the rack and pinion power steering gear assembly has been replaced, perform assist map writing and torque sensor zero point calibration. Выжимка для ленивых (Что нужно выполнить из Techsteam, ну или из любой другой диагностики, типа Launch): 1. Chassis > EMPS > Utility -> Torque Sensor Adjustment. 2. Chassis -> EMPS-> Utility -> Signal Check. C1567 (2020 Toyota RAV4).pdf C1582 (2020 Toyota RAV4).pdf Steering Rack Calibration.pdf

Ликбез от зануды: ЭБУ - Электронной Блок Управления. То есть ЭБУ - это любой блок в автомобиле. А вот ЭБУД - ЭБУ Двигателя. Также и акронимы в английском ECU - ЭБУ, а PCM - ЭБУД.

Целых 2 темы уже есть: https://carmasters.org/topic/66978-honda-m-nv-p1d65-f2/ https://carmasters.org/topic/66035-honda-m-nv-после-дтп-не-запускается/

77960-TGG-A020-M2 CodeFlash.zip

Ничего не сделаешь - процессор закрыт от чтения и записи.

Ошибки U030057, U030557, U130C57 и аналогичные возможно удалить прямо на машине по OBD2. В этой теме публиковал результаты.

Ошибки U0300-57, U130C-57 и аналогичные возможно удалить прямо на машине по OBD2. В этой теме публиковал результаты.

Ошибка U0300-57 удаляется прямо на машине через J2534 интерфейс. В этой теме публиковал результаты.

0281010267.zip

Ошибка U0300-57 удаляется прямо на машине через J2534 интерфейс. В этой теме публиковал результаты.

В хелпе PCMFlasher есть схема подключения в бенче к блокам для 12й лицензии по Honda/Acura. Вчера вот свежий моторник на TC277 прочитал успешно в бенче.

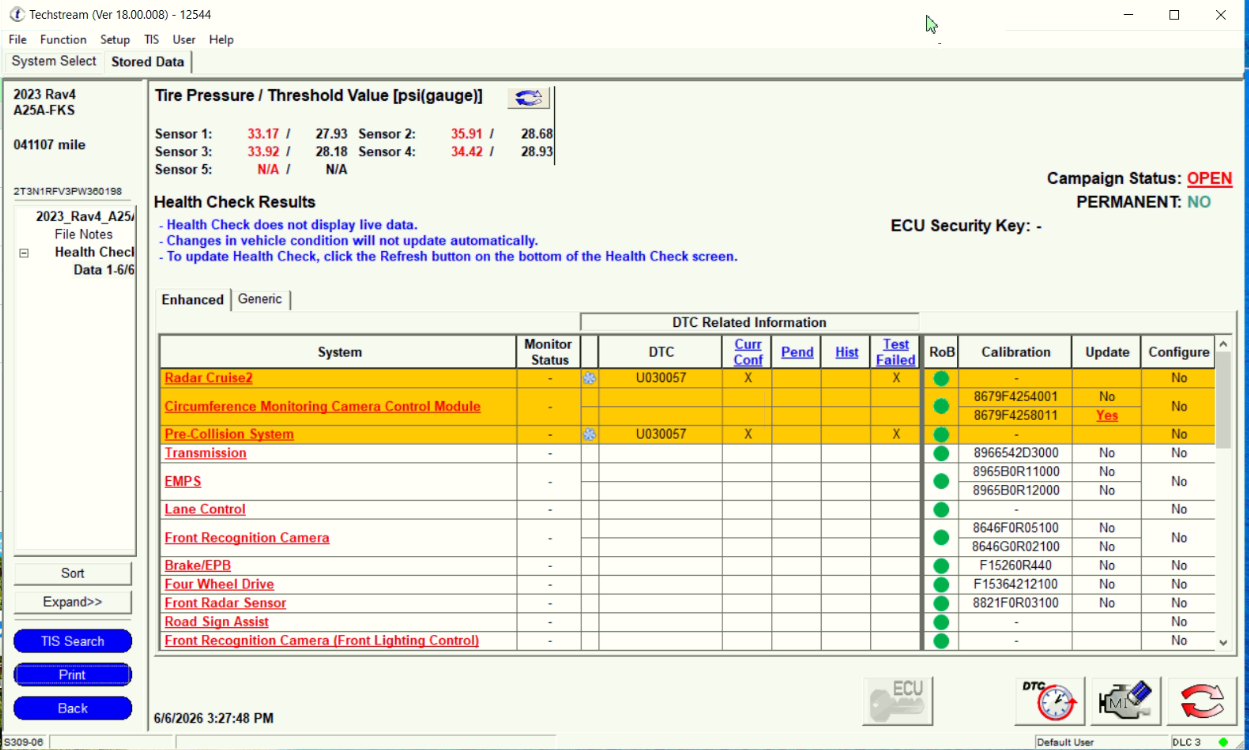

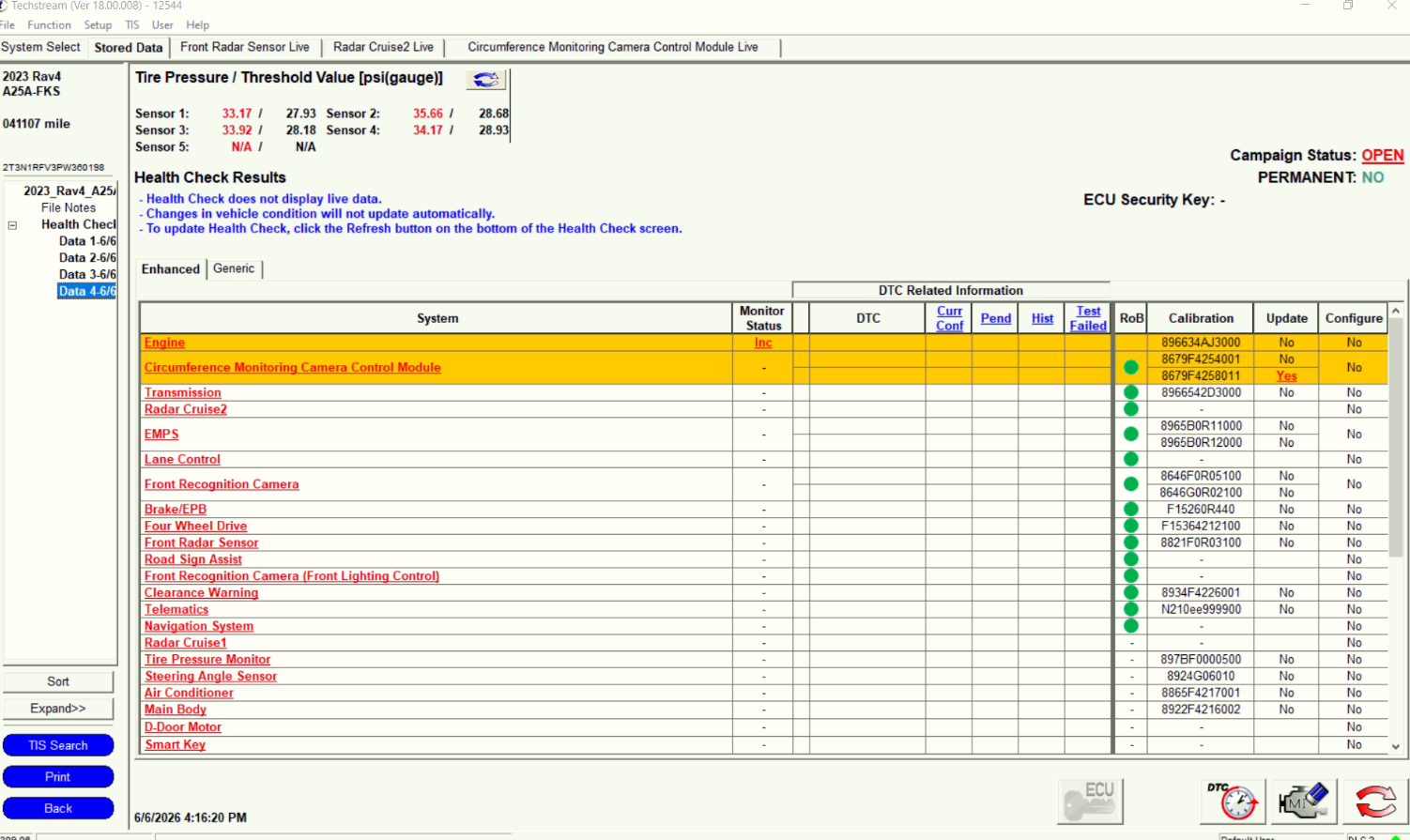

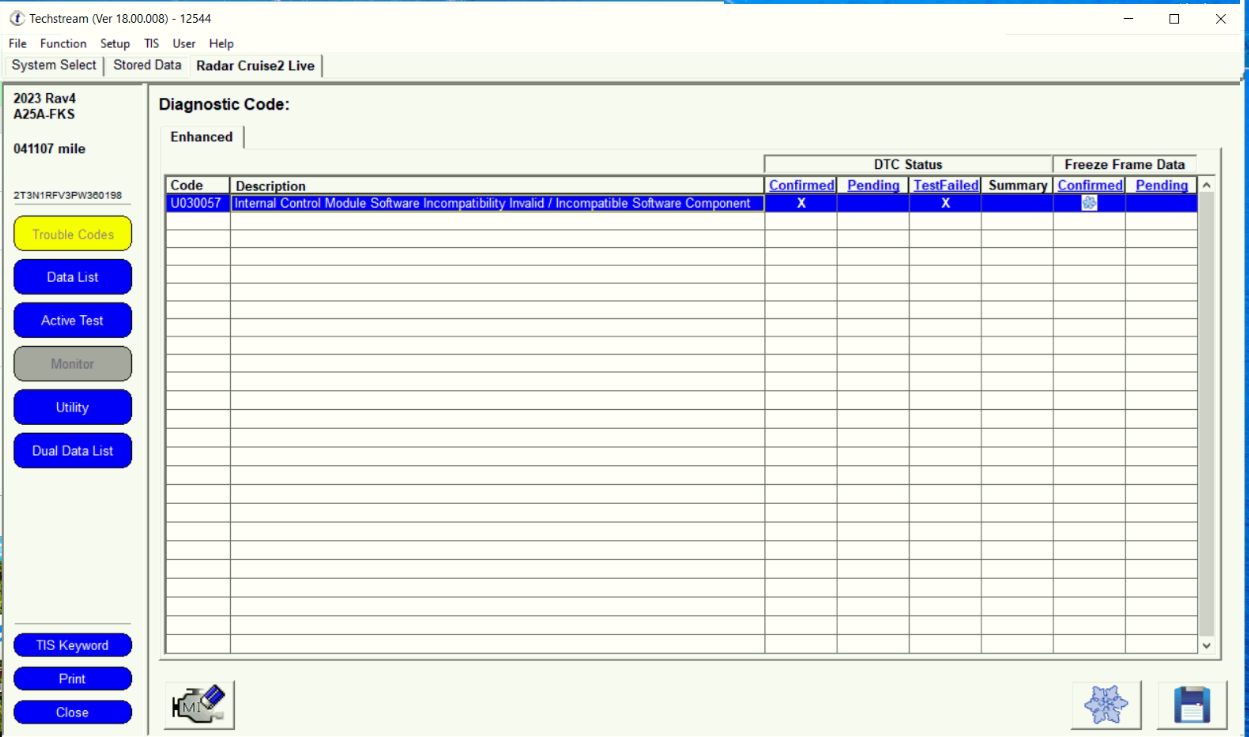

Могу удаленно помочь с решением данной проблемы (U030057) как для камер, так и для радаров и других блоков. Требуется J2534 устройство. Подробности в Личные Сообщения. Пример, Toyota RAV4 2023 - Заменен передний радар. Имеем ошибки U030057 Internal Control Module Software Incompatibility Invalid / Incompatible Software Component: Стало (остались только непройденные отзывные по другим блокам):

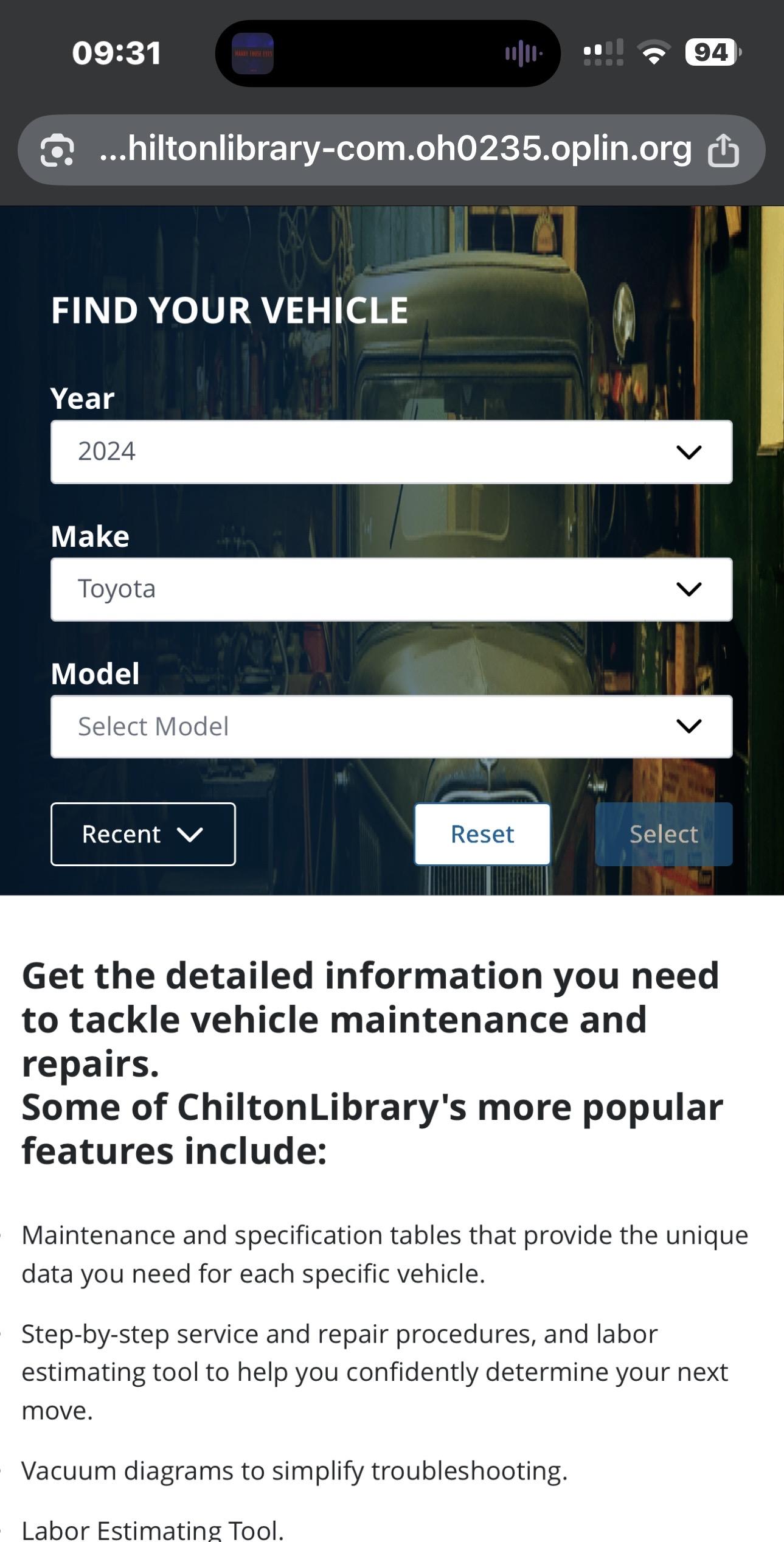

Прошлый способ всю весну продержался. Значит надо снова искать альтернативы.. Недавно совсем появился аналог базы данных схем и мануалов https://lemon-manuals.la/. Пока что абсолютно бесплатный. ИМХО менее удобный ресурс чем Chilton Library. Сейчас снова перешел, и доступ есть. Судя из той ошибки, нужно было просто подождать (см. due have usage).

Путем несложного поиска в google я нашел другую точку входа. Номер карточки ПОКА пропускает любой. Пользуйтесь! UPD. С номером 1 переходит сразу к поиску.

Просто смените прибор, проходили уже тыщу раз. OBDStar или Lonsdor например.

Continental SRR3-A Большой BGA-чип — это микроконтроллер Freescale SC5771 . Под ним расположены два CAN-трансивера TJA1049 . Справа находится системный чип, выполняющий различные основные функции (питание, генератор сброса, сторожевой таймер и т. д.). Источник https://www.richis-lab.de/radar.htm Continental SRR3-B Freescale/NXP SC5771NMMY3 (2N76P) • EEPROM: ATMLH421 (вероятно, AT24C04 или AT24C08) Источник https://www.reddit.com/r/AskElectronics/comments/1obwa6s/are_continental_srr3b_blind_spot_radar_modules/

Нужно делать сброс комплектации в этом радаре(virgin).

на чилтоне все есть. я выше ссылку давал. Путь: Body & Electrical/Wiring System — Wiring System(Crosstrek Model(Except For HEV)) — CAN Communication System — Wiring Diagram CANBUS - 2023 Subaru Crosstrek.pdf
