Scanmatik 2 pro, установка Bluetooth модуля.

[Aleksey7 92]

Про установку Bluetooth тут писали не раз, но все размазано по темам и местами не всегда понятно тем кто редко с таким сталкивается. Установил блютуз себе за одно и от фотографировал весь процесс и решил написать подробно пост – инструкция как это просто сделать, думаю пригодится.



Приступим.



Нашел, заказал, китайцы быстро прислали.



Заглядываем внутрь. Все отлично. Все как и надо, только китайцы не ставят Bluetooth модуль, а жаль. С ним удобней, вот его и мы и будем доставлять. Фотографии сравнение оригинал-китаец тут не буду выкладывать, полно постов про это.

Вот такой внутри он, место под блютуз разведено но модуля нет.

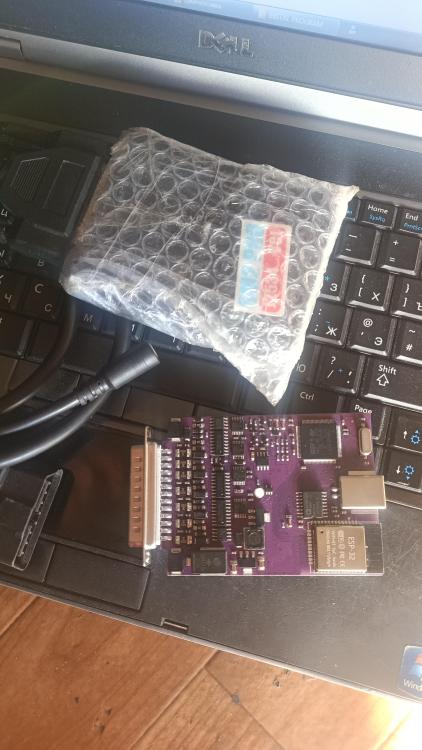

Так, посмотрел что прислали. Все ОК, доволен в общем. Теперь приступим непосредственно к доработке.



Пост про блютуз но не много напишу о софте, точнее о прошивке адаптера.

Данные Сканматики рассчитаны на работу с программой версии V2.21.22, предпоследняя версия. Если подсоединить к более новой то она попробует обновить прошивку процессора и окирпичит адаптер, он перестанет работать. Что бы этого не произошло (случайно, ну мало ли что) надо поставить защиту от записи в процессор. А если окирпичили уже то сначала залить правильную прошивку и потом поставить защиту, подробно на этом останавливаться не буду, все предельно просто и все расписано с картинками давно и везде.

Берем или покупаем st-link v2, стоит копейки и продается везде и подключаем его к плате, нижний ряд. На плате подписал что куда.



Прошиваем, если уже окирпичили, и ставим защиту от записи, вот так. Софт для прошивки и саму прошивку в конце выложу, тут в соседней теме брал. Думал какую прошивку лить, по отзывам самая правильная прошивка где в описании написано «прошивка не копия выложенная на кармастере».



Теперь адаптер полностью готов к работе, не хватает только блютуза, как на оригинале.

Приступим непосредственно к установке блютуза.

Для начало надо определится какой модуль ставить, какой проще и быстрей купить, какой проще прошить и под какой модуль есть отработанная и работающая прошивка. Данным требованием полностью отвечает модуль ESP32-WROOM-32. Эти модули продаются как отдельно, так и на макетной плате. Разница по деньгам сущие копейки, по этому берем модуль на плате. Удобно прошить и потом с платы детальки перепаяем на сам Сканматик.

Вот так он выглядит.



Для начала прошьем его, на такой плате он прошивается элементарно. При подключении к компьютеру он определяется как диск, копируем на него файл прошивки и перезапускаем, вот и все. Проверяем с помощью телефона или планшета что блютуз модуль определяется правильно, вот так он должен определятся – SCANMATIK #A78730



Модуль подготовлен к установке в Сканматик, теперь его надо отпаять от платы.



Зажимаете – греете – снимаете. Вот так все просто :-) Операцию проводить закрепив модуль вверх ногами, это нужно для того что б сам модуль не распаять. Не сильно тянете пинцетом модуль вниз и греете, как только припой расплавится модуль отделится, в таком положении и при таком подходе припой соединяющий модуль и плату расплавится а припой внутри модуля не успеет.



Что нам надо для установки? Да в принципе ничего кроме проводков. Надо соединить шины данных модуля с платой Сканматика и так же подать питание.

Что б не грузить вас даташитами и описаниями просто приведу схему подключения. Схема простая, данные и питание.

Не большое замечание про питание:

Для питания модуля ESP32-WROOM-32 нужно напряжение 3.3 вольта и ток не менее 500 миллиампер.  На плате Сканматика есть стабилизатор на 3.3 вольта, он выполнен на стабилизаторе AMS1117.  Максимально допустимый длительный ток AMS1117 на данном теплоотводе примерно в районе 700ма. Этого хватает для самого Сканматика и хватает впритык для родного модуля блютуз, но у нас модуль не родной, нашему одному в пике надо 500ма. По этому надо сделать дополнительное питание иначе при длительной работе будет перегрев стабилизатора, в принципе ничего страшного, в AMS1117 есть защита от этого но нам это не надо, по правильному сделаем.

Вот нарисовал схему подключения ESP32-WROOM-32 к плате Сканматика. Конденсатор на 100нф – 1мкф в принципе для работы при данном подключении не нужен, это времязадержка по входу EN при подачи питания, но мы его поставим.

Вот схема.



Для начала все собрал на «живую нитку» для проверки и тестов. Проверил, протестировал, погонял. Все ОК, работает по блютузу как надо.



Осталось все это собрать на чистовую и сделать отдельное питание для модуля блютуз.

Начал, конечно с питания. Стабилизатор выпаял с макетной платы. Там такой же AMS1117 стоит. Прикинул как все это по удачней и поудобней разместить и решил что вот так вот будет самое удобное.  Прорезал скальпелем полигон где мне надо, примерил, все ОК.



Далее привел плату в порядок, «полечил» ее специальной УФ маской для печатных плат, жалко красной нет :-)



Вышло симпатично :-) Далее процарапал и подготовил пятаки для SMD конденсаторов, у стабилизатора конденсаторы по входу и выходу стоять должны. Так же подготовил пятак для входного напряжения.



Вот схема как они будут стоять. По входу конденсатор 2мкф по выходу 2х20мкф, конденсаторы так же возьму с монтажной платы модуля.

Так же разрисовал монтажную плату и подписал детали которые мы с нее возьмем и будем использовать. Возьмем с нее сам стабилизатор, конденсаторы от стабилизатора по входу-выходу и резистор 10Ком с конденсатором 100n для модуля.



Все готово. Можно распаивать детали, припаял стабилизатор, конденсаторы по входу и выходу, перемычку подающую питание, так же припаял к модулю блютуз, к контакту EN, резистор на 10Ком и конденсатор 100n.

Так же перенес конденсаторы по выходу питания на плате Сканматика прям на сам стабилизатор, это не обязательно но так мне показалось удобней.



Осталось теперь модуль блютуз установить на плату, решил установить его на то же место, где и родной должен стоять, но с обратной стороны. Мне так показалось намного удобней.

Так как монтаж у меня будет поверхностный надо подготовить плату. Подготовка простая, закрываю плату УФ маской, не закрывая нужные контакты и отверждаю УФ лампой. Вот так вышло.



Приступаем к монтажу. Припаиваем к самому модулю тонкие провода. Берем двухсторонний скотч для приклеивания дисплеев планшетов и телефонов.



И приклеиваем модуль на место.



Осталось припаять провода куда надо, согласно схеме, припаиваем. Массу припаял с обратной стороны прямо на экран, так удобней.



Теперь припаиваем провод для светодиода и закрываем наш поверхностный монтаж УФ маской, отверждаем. В итоге выходит что весь наш поверхностный монтаж намертво соединен с платой и заизолирован.



Ну вот, в принципе и все. Как просверлить отверстие под светодиод и как его вставить я расписывать не буду,  одним концом он на +3.3в а другим на модуль идет, резистор подбираете под свой диод, размещаете прям на цоколе и термоусадкой изолируете.

Далее закрываем корпус. Все, Scanmatik 2 pro Bluetooth готов, ну прям как оригинальный :-)))



Ну и финальная проверка и тесты. Все отлично :-)



На этом все, ни гвоздя вам ни жезла :-)

Вот файлы прошивки блютуза и самого сканматика, взял в соседней теме.

Soft.rar

[Bad 50]

Да, отличная работа. И действительно не понятно почему это не предлагают киты в готовом виде, типа два варианта "с" и "без".

[grecki 29]

Молодец

[amat777 1]

Спасибо. пригодится.

[Aleksey7 92]

11 часов назад, Bad сказал:

Да, отличная работа. И действительно не понятно почему это не предлагают киты в готовом виде, типа два варианта "с" и "без".

А вот тоже не понятно почему сразу не ставят. Делали бы два варианта, с блютузом и без.

[Kostian90 0]

Отличная работа!!!. Была бы возможность, поставил бы +.

P.S. Тут не принято клянчить файлы, но попробую. Можно в лс архивчик?))

[Aleksey7 92]

3 часа назад, Kostian90 сказал:

Отличная работа!!!. Была бы возможность, поставил бы +.

P.S. Тут не принято клянчить файлы, но попробую. Можно в лс архивчик?))

[Kostian90 0]

16 часов назад, Aleksey7 сказал:

Хорошо.   Я уже нашел и так.

[фин 25]

В 29.09.2024 в 11:05, Aleksey7 сказал:

Про установку Bluetooth тут писали не раз, но все размазано по темам и местами не всегда понятно тем кто редко с таким сталкивается. Установил блютуз себе за одно и от фотографировал весь процесс и решил написать подробно пост – инструкция как это просто сделать, думаю пригодится.

,,,,,,,,,,,,,,,,,,,,,,,,,,,



Зачем изобретать. Все уже давно сделано,печатка нарисована запаяна и стабилизатор тоже заменён.







[Aleksey7 92]

В 15.10.2024 в 16:37, фин сказал:

Зачем изобретать. Все уже давно сделано,печатка нарисована запаяна и стабилизатор тоже заменён.



Что значит зачем? Да, решение с печатной платой есть, и оно красивое. Но ее делать надо и время тратить. Мой вариант как сделать быстро качественно и без возни с платой.

Изобретать надо всегда, что бы были разные варианты. Один, другой. третий. В доработках нет и не может быть только одного варианта. Чем больше вариантов тем лучше :-)

[kingway 7]

good

[azzam 1]

кто нибуд скинте пожалуйста не могу тут скачать спасибо [email protected]

[Drexxter 7]

А где эта "прошивка не копия выложенная на кармастере"? Что то в архиве не найду. Как файл называется? )

[Aleksey7 92]

В 15.12.2024 в 02:55, Drexxter сказал:

А где эта "прошивка не копия выложенная на кармастере"? Что то в архиве не найду. Как файл называется? )

Вот эти файлы



[Drexxter 7]

Спасибо!

[volk725 1]

А может кто то скинуть архи на почту [email protected] а то скачивать ещё не могу заранее спасибо

[Max22 33]

подскажите вот такой кто-нибудь устанавливал? или подобный их там много по названию JDY



 https://aliexpress.ru/wholesale?SearchText=jdy+23&g=n&page=1&searchInfo=A5Nm4ezyyAH+s2W%2F1oQQFtG6FjH+hBHcp%2Fi3AcndhV0OUPRhTdgAoszWUqRkSCcAoaLbhw%2F1cZWXDFwaweIFvvM2oeUDXuGxB36u5WdIg27EbsKEwhOV1wiojybL2WSVvPKiH0PJIqg+28D0lDq9ht35uw8Ys92H4Ouq4EYn39aEWUU93DfnQOVNoOYjdy352nj%2FWOD%2Ft8kM1l27UL76rrGzghufDU8lKJBHzDoticM%2FPzNWl%2FAL6OAFOf3hY2hNpFAPGkjbF8SWfDKUZyI3V4oYsAa76vUEpPQnturRkADmYw3yez%2FcPJsUVzwzX3eiYsk%3D

[Pavelzt 0]

Объем памяти у ESP32-WROOM-32E не принципиально? В продаже есть на 4/8/16 Мб.

[гошка 68]

Блютуз модуль f9688 bk3231s v 1.2, Именно этот найти проблема. Здесь подобный ему.

F9688.txt

[deman-s 72]

В 29.09.2024 в 09:05, Aleksey7 сказал:

Про установку Bluetooth тут писали не раз, но все размазано по темам и местами не всегда понятно тем кто редко с таким сталкивается. Установил блютуз себе за одно и от фотографировал весь процесс и решил написать подробно пост – инструкция как это просто сделать, думаю пригодится.



Приступим.



Нашел, заказал, китайцы быстро прислали.



Заглядываем внутрь. Все отлично. Все как и надо, только китайцы не ставят Bluetooth модуль, а жаль. С ним удобней, вот его и мы и будем доставлять. Фотографии сравнение оригинал-китаец тут не буду выкладывать, полно постов про это.

Вот такой внутри он, место под блютуз разведено но модуля нет.



Так, посмотрел что прислали. Все ОК, доволен в общем. Теперь приступим непосредственно к доработке.



Пост про блютуз но не много напишу о софте, точнее о прошивке адаптера.

Данные Сканматики рассчитаны на работу с программой версии V2.21.22, предпоследняя версия. Если подсоединить к более новой то она попробует обновить прошивку процессора и окирпичит адаптер, он перестанет работать. Что бы этого не произошло (случайно, ну мало ли что) надо поставить защиту от записи в процессор. А если окирпичили уже то сначала залить правильную прошивку и потом поставить защиту, подробно на этом останавливаться не буду, все предельно просто и все расписано с картинками давно и везде.

Берем или покупаем st-link v2, стоит копейки и продается везде и подключаем его к плате, нижний ряд. На плате подписал что куда.



Прошиваем, если уже окирпичили, и ставим защиту от записи, вот так. Софт для прошивки и саму прошивку в конце выложу, тут в соседней теме брал. Думал какую прошивку лить, по отзывам самая правильная прошивка где в описании написано «прошивка не копия выложенная на кармастере».



Теперь адаптер полностью готов к работе, не хватает только блютуза, как на оригинале.

Приступим непосредственно к установке блютуза.

Для начало надо определится какой модуль ставить, какой проще и быстрей купить, какой проще прошить и под какой модуль есть отработанная и работающая прошивка. Данным требованием полностью отвечает модуль ESP32-WROOM-32. Эти модули продаются как отдельно, так и на макетной плате. Разница по деньгам сущие копейки, по этому берем модуль на плате. Удобно прошить и потом с платы детальки перепаяем на сам Сканматик.

Вот так он выглядит.



Для начала прошьем его, на такой плате он прошивается элементарно. При подключении к компьютеру он определяется как диск, копируем на него файл прошивки и перезапускаем, вот и все. Проверяем с помощью телефона или планшета что блютуз модуль определяется правильно, вот так он должен определятся – SCANMATIK #A78730



Модуль подготовлен к установке в Сканматик, теперь его надо отпаять от платы.



Зажимаете – греете – снимаете. Вот так все просто 🙂 Операцию проводить закрепив модуль вверх ногами, это нужно для того что б сам модуль не распаять. Не сильно тянете пинцетом модуль вниз и греете, как только припой расплавится модуль отделится, в таком положении и при таком подходе припой соединяющий модуль и плату расплавится а припой внутри модуля не успеет.



Что нам надо для установки? Да в принципе ничего кроме проводков. Надо соединить шины данных модуля с платой Сканматика и так же подать питание.

Что б не грузить вас даташитами и описаниями просто приведу схему подключения. Схема простая, данные и питание.

Не большое замечание про питание:

Для питания модуля ESP32-WROOM-32 нужно напряжение 3.3 вольта и ток не менее 500 миллиампер.  На плате Сканматика есть стабилизатор на 3.3 вольта, он выполнен на стабилизаторе AMS1117.  Максимально допустимый длительный ток AMS1117 на данном теплоотводе примерно в районе 700ма. Этого хватает для самого Сканматика и хватает впритык для родного модуля блютуз, но у нас модуль не родной, нашему одному в пике надо 500ма. По этому надо сделать дополнительное питание иначе при длительной работе будет перегрев стабилизатора, в принципе ничего страшного, в AMS1117 есть защита от этого но нам это не надо, по правильному сделаем.

Вот нарисовал схему подключения ESP32-WROOM-32 к плате Сканматика. Конденсатор на 100нф – 1мкф в принципе для работы при данном подключении не нужен, это времязадержка по входу EN при подачи питания, но мы его поставим.

Вот схема.



Для начала все собрал на «живую нитку» для проверки и тестов. Проверил, протестировал, погонял. Все ОК, работает по блютузу как надо.



Осталось все это собрать на чистовую и сделать отдельное питание для модуля блютуз.

Начал, конечно с питания. Стабилизатор выпаял с макетной платы. Там такой же AMS1117 стоит. Прикинул как все это по удачней и поудобней разместить и решил что вот так вот будет самое удобное.  Прорезал скальпелем полигон где мне надо, примерил, все ОК.



Далее привел плату в порядок, «полечил» ее специальной УФ маской для печатных плат, жалко красной нет 🙂



Вышло симпатично 🙂 Далее процарапал и подготовил пятаки для SMD конденсаторов, у стабилизатора конденсаторы по входу и выходу стоять должны. Так же подготовил пятак для входного напряжения.



Вот схема как они будут стоять. По входу конденсатор 2мкф по выходу 2х20мкф, конденсаторы так же возьму с монтажной платы модуля.

Так же разрисовал монтажную плату и подписал детали которые мы с нее возьмем и будем использовать. Возьмем с нее сам стабилизатор, конденсаторы от стабилизатора по входу-выходу и резистор 10Ком с конденсатором 100n для модуля.



Все готово. Можно распаивать детали, припаял стабилизатор, конденсаторы по входу и выходу, перемычку подающую питание, так же припаял к модулю блютуз, к контакту EN, резистор на 10Ком и конденсатор 100n.

Так же перенес конденсаторы по выходу питания на плате Сканматика прям на сам стабилизатор, это не обязательно но так мне показалось удобней.



Осталось теперь модуль блютуз установить на плату, решил установить его на то же место, где и родной должен стоять, но с обратной стороны. Мне так показалось намного удобней.

Так как монтаж у меня будет поверхностный надо подготовить плату. Подготовка простая, закрываю плату УФ маской, не закрывая нужные контакты и отверждаю УФ лампой. Вот так вышло.



Приступаем к монтажу. Припаиваем к самому модулю тонкие провода. Берем двухсторонний скотч для приклеивания дисплеев планшетов и телефонов.



И приклеиваем модуль на место.



Осталось припаять провода куда надо, согласно схеме, припаиваем. Массу припаял с обратной стороны прямо на экран, так удобней.



Теперь припаиваем провод для светодиода и закрываем наш поверхностный монтаж УФ маской, отверждаем. В итоге выходит что весь наш поверхностный монтаж намертво соединен с платой и заизолирован.



Ну вот, в принципе и все. Как просверлить отверстие под светодиод и как его вставить я расписывать не буду,  одним концом он на +3.3в а другим на модуль идет, резистор подбираете под свой диод, размещаете прям на цоколе и термоусадкой изолируете.

Далее закрываем корпус. Все, Scanmatik 2 pro Bluetooth готов, ну прям как оригинальный :-)))



Ну и финальная проверка и тесты. Все отлично 🙂



На этом все, ни гвоздя вам ни жезла 🙂

Вот файлы прошивки блютуза и самого сканматика, взял в соседней теме.

Soft.rar 32.13 MB · 100 загрузок

Отлично проделанная работа только нужно уточнение по поводу прошивки модуля вы уверены что при подключении модуля на этой плате он определяется как Флеш? Просто закинуть туда три файла? Вы наверно с СТМ или с Пико повер перепутали. есп32  прошивается через компорт

[STEEP 0]

Кто скажет? Почему не подключается к блютуз на программе с телефона на андройд, а на ноуте через блютуз все подключается и все работает. Версия программ везде 2.21.32. Версия китайматика и блютуза 111788.

[lygalovag 0]

4 часа назад, STEEP сказал:

Кто скажет? Почему не подключается к блютуз на программе с телефона на андройд, а на ноуте через блютуз все подключается и все работает. Версия программ везде 2.21.32. Версия китайматика и блютуза 111788.

Вам уже ответили. Зачем плодить дубли. Если не терпится ждать ответа, ищите. Еслу нужна помощь, ждите ответа и следуйте советам.

[STEEP 0]

Да уже сам разобрался. При первом подключении через блютуз необходимо в телефоне включить геолокацию!

[kdv1 1]

Выпаевать не стал, дремелем срезал крышку ножки откусил, если кто захочет повторить пластик возле usb не срезайте он видимо защелка

[ARM887 25]

В 23.03.2025 в 12:19, гошка сказал:

Блютуз модуль f9688 bk3231s v 1.2, Именно этот найти проблема. Здесь подобный ему.

F9688.txtНедоступно

Получилось заказать ?
