PINOUT Toyota Lexus

[Ecogarageata 0]

В 15.08.2023 в 04:06, ZLaman сказал:



Подскажите, для Highlander 2017 2gr fe - аналогичная распиновка?

[ZLaman 70]

3 часа назад, Ecogarageata сказал:

Подскажите, для Highlander 2017 2gr fe - аналогичная распиновка?

Номерки бы лицезреть. А так на будущее, задавать вопрос опираясь на "цвет" авто считается хамством, это как никак форум не для лохопедов.



[Ecogarageata 0]

2 часа назад, ZLaman сказал:

Номерки бы лицезреть. А так на будущее, задавать вопрос опираясь на "цвет" авто считается хамством, это как никак форум не для лохопедов.



Извиняюсь, отправил

[amirus 15]

6 часов назад, Ecogarageata сказал:

Подскажите, для Highlander 2017 2gr fe - аналогичная распиновка?

Такая же как и на Camry V70 2GR-FE. Смотри в первом посту есть она.

[beka87 72]

В 14.06.2021 в 20:53, RUS__86 сказал:

Распиновки только Toyota Lexus. Иногда в поиске быстрого  подключения блока, мы теряем много времени в поисках схем, выкладываю свои, думаю не будет лишним. буду добавлять.

На 1GR-FE ошибка с Can-L у вас на картинке 35 а должен быть 34)))

[RUS__86 63]

Да ошибочка.

[Disuhov 15]

DENSO DIESEL-R7F701216 (60S30) TOYOTA BENCH

[Олег356 6]

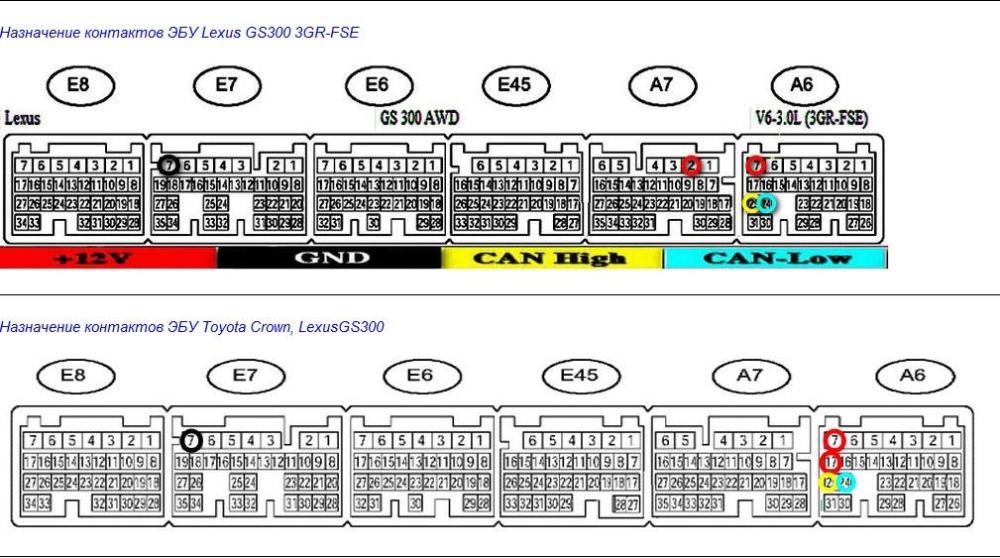

Добрый день. Подскажите распиновку ЭБУ Lexus Gs350 2gr-fse.

ЭБУ denso 89661-30J32.

[RUS__86 63]

[mersovod 16]

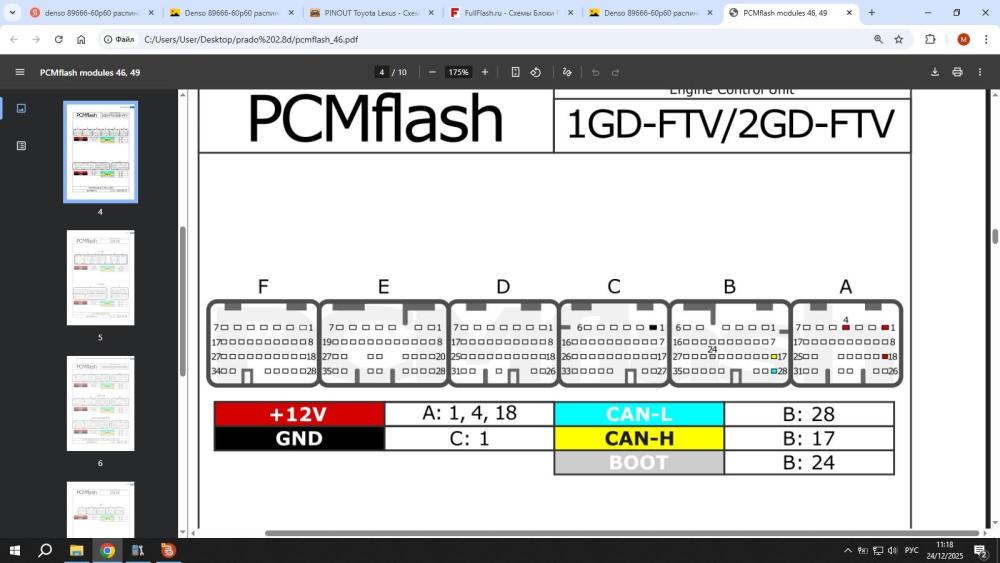

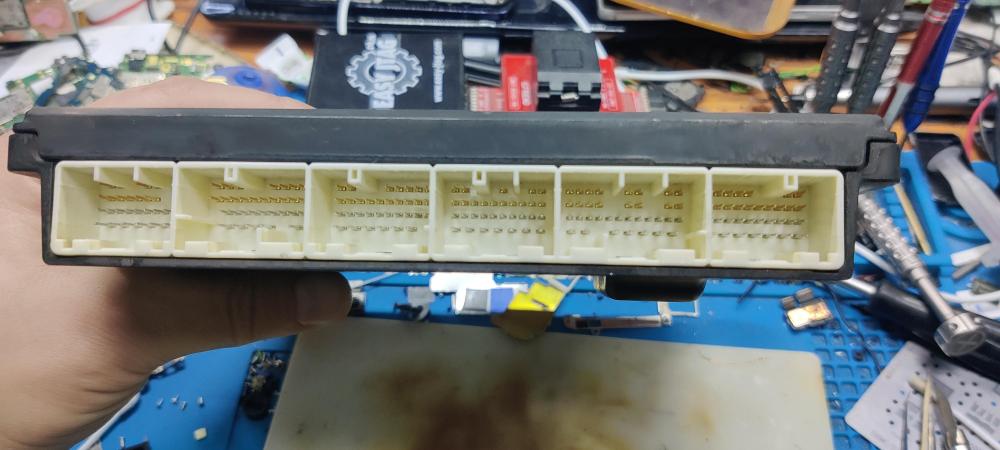

Всем привет. Парни нужна распиновка разъёмов на Прадо 120 -й  мотор 1KD пять разъёмов на блоке . Заводится через раз и не разгазовывается . Ошибка 12 по датчику скорости мотора . Датчики оба новые , метки на месте  , проводка от датчиков до блока  исправна . Сигнал стартера на преде  STA 7,5А  9В , не понятно куда он приходит на блок управления. .

[nawwizard 408]

2 часа назад, mersovod сказал:

Всем привет. Парни нужна распиновка разъёмов на Прадо 120 -й  мотор 1KD пять разъёмов на блоке . Заводится через раз и не разгазовывается . Ошибка 12 по датчику скорости мотора . Датчики оба новые , метки на месте  , проводка от датчиков до блока  исправна . Сигнал стартера на преде  STA 7,5А  9В , не понятно куда он приходит на блок управления. .

Если авто до 2013 то можно в митчеле онлайн посмотреть

[AzarOF 330]

10 часов назад, mersovod сказал:

Всем привет. Парни нужна распиновка разъёмов на Прадо 120 -й  мотор 1KD пять разъёмов на блоке . Заводится через раз и не разгазовывается . Ошибка 12 по датчику скорости мотора . Датчики оба новые , метки на месте  , проводка от датчиков до блока  исправна . Сигнал стартера на преде  STA 7,5А  9В , не понятно куда он приходит на блок управления. .

Проверь 6 пин разъема A

Т.е. от замка на пред, потом на ЭБУ, а ЭБУ управляет через реле на втягивающее,

А вот он выход в этом же разъёме 7 пин на реле .

[mersovod 16]

Спасибо. Вчера проверил. Нашёл сине-желтый провод на разъёме А . Сигнал STA 10V при вращении мотора стартером , по мануалу более 6V .  На блоке  5 штеккеров . Начинаем уже впадать в отчаяние .  На машине подваривали раму , после этого начались проблемы. "Мозговеды" говорят что мозги не ломаются на тоётах . Вскрытие блока ни чего не показало визуально , всё чисто и девственно , залито лаком . И всё же что думаете по поводу неисправности самого контроллера . И можно ли ставить б/ по номеру с разборки на прямую или нужно  обнулять , привязывать к машине ? Ценники на них странно не высокие .

[ZLaman 70]

1 час назад, mersovod сказал:

Спасибо. Вчера проверил. Нашёл сине-желтый провод на разъёме А . Сигнал STA 10V при вращении мотора стартером , по мануалу более 6V .  На блоке  5 штеккеров . Начинаем уже впадать в отчаяние .  На машине подваривали раму , после этого начались проблемы. "Мозговеды" говорят что мозги не ломаются на тоётах . Вскрытие блока ни чего не показало визуально , всё чисто и девственно , залито лаком . И всё же что думаете по поводу неисправности самого контроллера . И можно ли ставить б/ по номеру с разборки на прямую или нужно  обнулять , привязывать к машине ? Ценники на них странно не высокие .

Вы бы не засирали тему, создайте отдельную. На этих блоках достаточно перепаять еепром.

[Alex1uz 0]

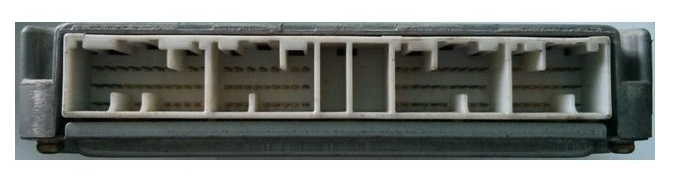

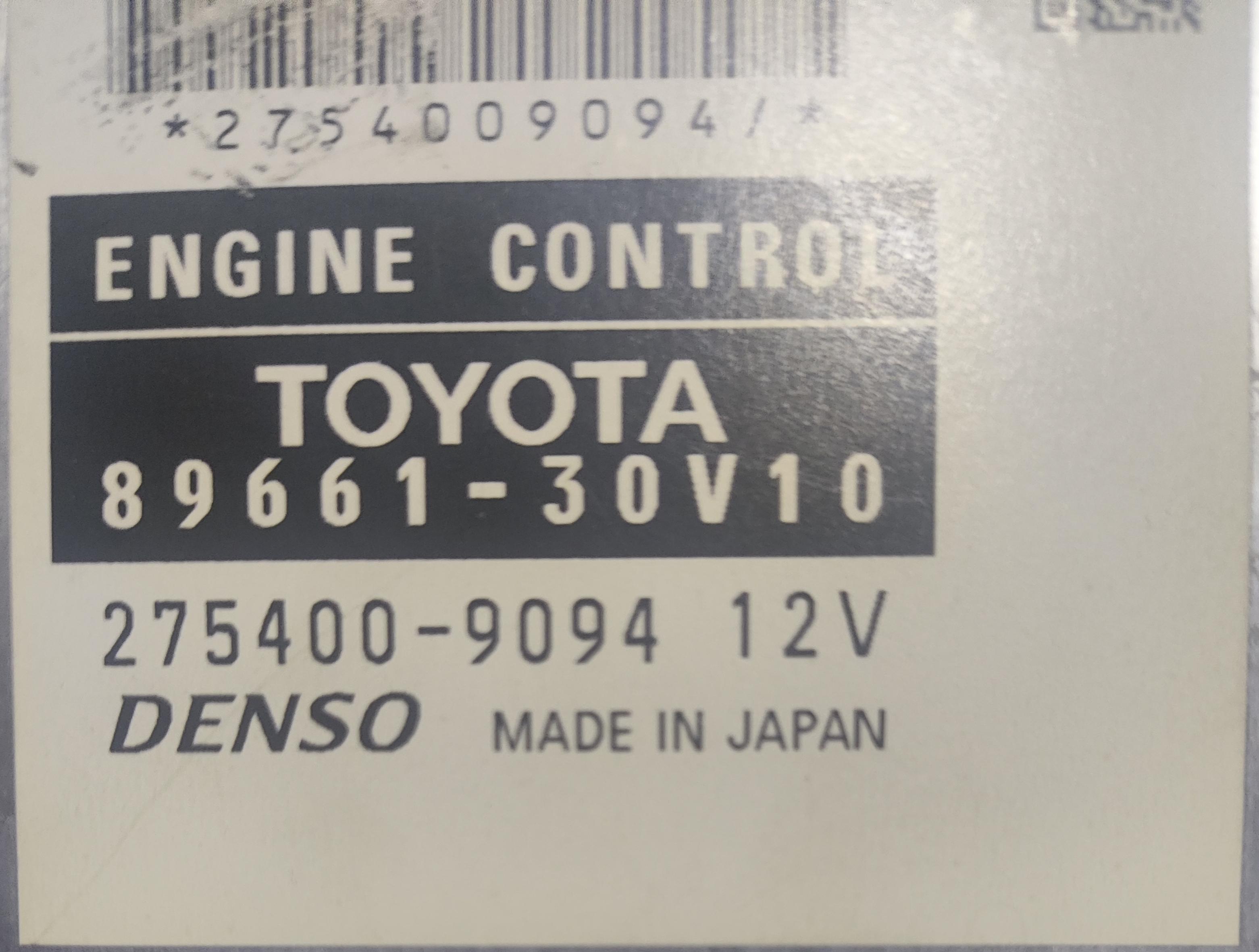

Здравствуйте, не могу найти распиновку для данного эбу, помогите пожалуйста!

[ZLaman 70]

10 часов назад, Alex1uz сказал:

не могу найти распиновку для данного эбу



[Alex1uz 0]

Огромное спасибо!
