CR-V 2002 год ЭБУ Keihin 37820-PNB-R52 ищу распиновку

[PWPetro 8]

CR-V 2002 год двигатель 2,0 I-VTEC DOHC ЭБУ Keihin 37820-PNB-R52 ищу полную распиновку. Нет управления муфтой компресора кондея. Надо понять куда приходит команда включения на ЭБУ.

[gnoos 60]

Так прозвонить его, стать одним щупом на контакт реле, и пошел по очереди на пинах эбу звонить, так и найдется. Провод для удлинения добавить

[RAZOR85 464]

[alex-mos 78]

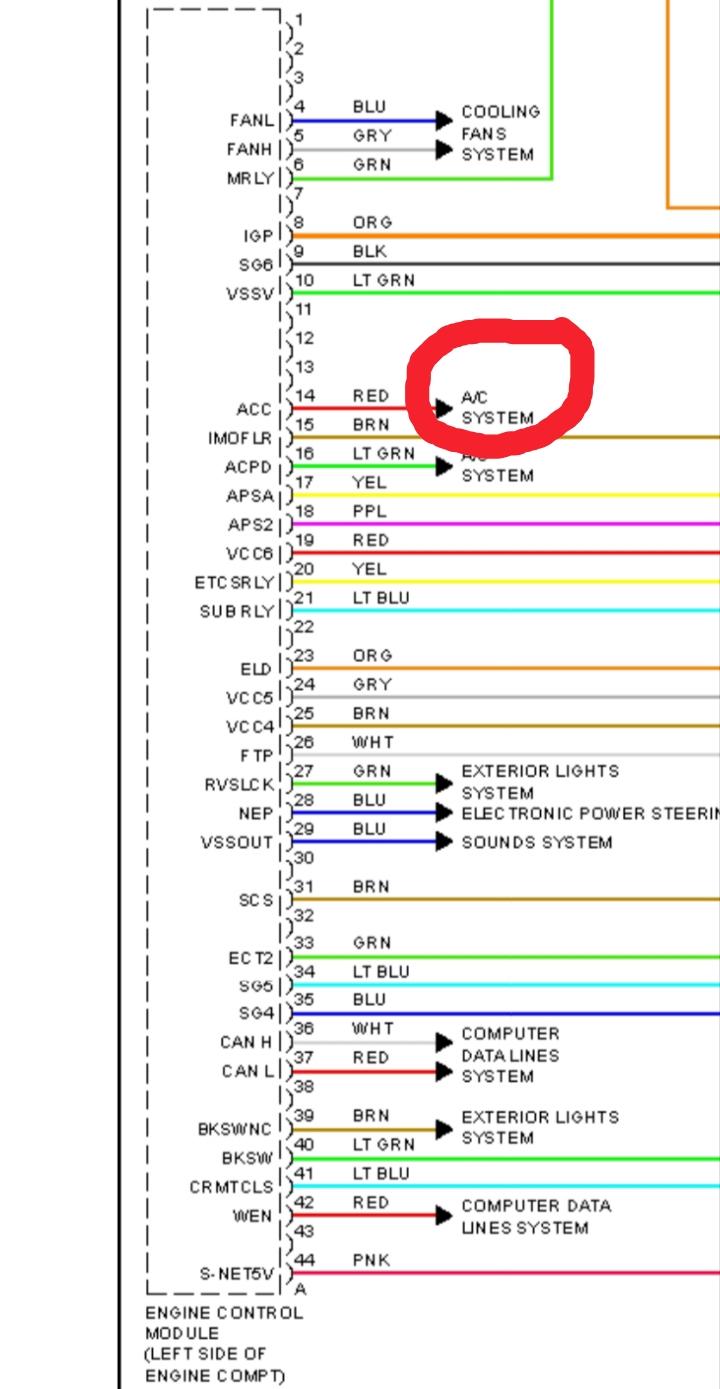

Закинул все в личку (там много картинок)

и  тут "АСС" эт тож про кондей (как и постом выше), а  не "активный круиз"))



[PWPetro 8]

Спасибо огромное alex-mos за схемы. Все проверил, но включения муфты так и нет. Есть подозрение на дамп еепром 93С56 в ЭБУ. Микросхема паяная. Пока в поисках дампа.

[gnoos 60]

А давление фреона то есть? Система его видит? Может, оно и не хочет его включать

[PWPetro 8]

Да в первую очередь - это схавали и высрали. Посылки на шине есть, но при нажатии кнопки кондея не меняются. Шину на предмет общения проверили в обе стороны. Меня беспокоит чистота дампа 93С56.

[PWPetro 8]

Без еепрома авто запускается и работает.

[PWPetro 8]

Видать у авто отвалился блок иммо и сделали эбу без иммо. Большая вероятность, что при отключении иммо, тупым затиранием 93С56 перестает включаться реле кондея. Так же не работает лампа ЧЕКа. Для восстановления иммо надо иметь 3 правильных дампа : иммо; бодик; эбу. Сделать замену эбу иммо не дает, так ругается, что не исправно. Поставил точку над этой машиной.
