Insignia 2009 не работает ЦЗ

[bank 690]

Пригнали в ремонт Инсигнию с несколькими проблемами:
- не работают задние стеклоподъемник
- не работает ЦЗ (ни с ключа, ни с кнопки)
- акум садится в 0 за 2-3 дня
Последнее, думаю, следствие предыдущих двух проблем.

Стеклоподъемники отремонтировал путем восстановления перегнывшей проводки в водительском пороге, а вот с ЦЗ пока не разобрался.
Ошибки по BCM:
- B3125-02 - цепь отпирания только двери водителя. Замыкание на землю
- B3130-02 - цепь отпирания всех дверей. Замыкание на землю
- B3135-02 - цепь запирания всех дверей. Замыкание на землю
- B3618-00 - цепь выключателя внешнего отпирания задней подъемной двери. Нарушение работы
- С0750-03/39 - датчик давление в передней левой шине. Низкое напряжение/внутренняя неисправность
При подключении минусовой клемы на акум через секунд 5 открывается багажник.
Если отключить кнопку багажника и повторить, багажник остается закрытым и ошибка B3618-00 уходит.
Пока что не нашел связи между кнопкой и дверями.
12В на 4пин Х2 БЦМ приходит.
Пины 1 (серый), 2 (бело-красный), 4 (коричнево-желтый) на фишке Х6 БЦМ на массу не звонятся.
Но если звонить скрутки в пороге, например, коричнево-желтую точку скрутки на массу - звонится пока не снимешь разъем с водительской двери. Или серая скрутка из 4х проводов - тоже звонится пока не откинешь один из двух проводов которіе идут в заднюю часть авто.
Вишенка на торте - серая скрутка не звонится с серым проводом пина 1 фишки Х6, коричнево-желтая скрутка соответственно не звонится с пином 4.
То ли я не те схемы смотрю, то ли...

Со слов заказчика проблема началась в морозы. Просто пришел к автомобилю и он был открыт.
Инсигния 2009 2.0 дизель, автомат. С сигнализацией (ХЗ штатная ли), при закрытии с кнопки на ключе на приборке уведомление про Motion sensor и пищалка крякает под бачком охлаждайки на моторном щите за АБС, датчики объема стоят с салоне на передних стойках. ВИН - W0LGT67M79048036
Возможно кто-то сталкивался и есть типичная болячка по описанным симптомам? Ну или просто накиньте идей, завтра продолжу заниматься ею

[kapkany4 71]

А BCM как поживает? не утонул часом?

[bank 690]

Щойно, kapkany4 сказав:

А BCM как поживает? не утонул часом?

БЦМ заменен, все то же самое

[Greymos 293]

1 час назад, kapkany4 сказал:

А BCM как поживает? не утонул часом?

Вы наверное с Astra J перепутали где это просто эпидемия ...
У Insignia он  высоко под торпедой за перчаточным ящиком слева от руля.

По теме.
А в тесте видно открыта или закрыта водительская дверь ?
Я к чему. За передачу этих данных в BCM (через LIN) отвечает как раз стеклоподъемник.

[bank 690]

18 годин назад, Greymos сказав:

А в тесте видно открыта или закрыта водительская дверь ?

По блокам измерений видно концевик открытия каждой двери. Или вопрос про статус замка?

[Greymos 293]

42 минуты назад, bank сказал:

Или вопрос про статус замка?

Замок выполняет роль концевика.
Значит проблема не в стеклоподъемнике.
Делал машину с аналогичной проблемой и там вся загвоздка была в том, что плата стеклоподъемника не генерировала сигнал на BCM.

[bank 690]

Выполнил еще такую проверку:
- снял с БЦМ Х6 и подал на пины 1 (серый) и 4 (коричнево-желтый) 12В меняя полярность. Водительская двель и лючок открываются и закрываются.
- подал на пины 3 (красно-белый) и 4 (коричнево-желтый) 12В меняя полярность. все остальные двери открываются и закрываются
Снимаю фишку Х6 с БЦМ, реле на закрытие/открытие клацают, возвращаю в БЦМ - молчит.
Вынимал пины 1,2,3,4 Х6 по очереди - без результата.
Пока ступор. Нашел донорскую фишку Х6, буду переставлять пины методом исключения. Пока не понимаю связи.


[bank 690]

Пошел методом исключения.
Состоянием на сейчас отключил фишку замка заправочного люка, отключил от фишки замка вод.двери коричнево-желтый и серый провода (замок двери), отключил серый провод (пин 1) с БЦМ Х6.
Все двери кроме водительской и лючка соответственно заработали.
Значит на общем для всех замков коричнево-желтом проводе КЗ нет, но есть где-то на сером, либо по проводке, либо по замкам.
Копаю дальше, думаю, скоро найду где косяк )

[bank 690]

Продолжаю.
Работу всех замков восстановил, но снова перестали работать задние стеклоподъемники.

Кто по ВИНу можеть может помочь со схемами? В частности интересует путь серого провода от пина 3 дверного разъема задних дверей. Предполагаю что должны идти куда-то на блок водительских кнопок или на БЦМ

[April 19]

По VIN не помогу , но может это пригодится

[bank 690]

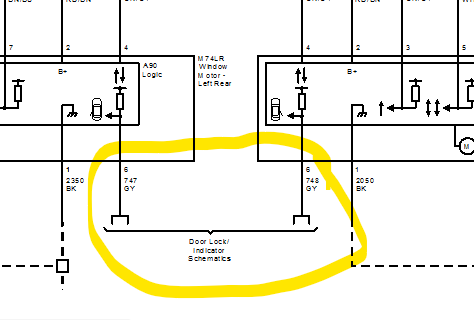

Вот этот кусок ищу

[April 19]

[bank 690]

Не то.
Но уже нашел что с 3 пина задних дверей провода идут на 21пин Х2 БЦМ и это должна быть ЛИН шина

[April 19]

ну да , 4 пины моторов

[bank 690]

Чтобы увидеть решение, войдите или зарегистрируйтесь!
