C4(B7) VIN: Поиск по Z8TNDNFP0GM017720 не дал результатов. Ищу схему подключения АБС.

[abava 1]

C4(B7)
Номер VIN: Поиск по Z8TNDNFP0GM017720  не дал результатов. Ищу схему подключения АБС.
OPR 14588
ООО "ПСМА Рус"
Распиновка АБС из SBox не сходиться с авто. Силовые (1 и 25 пин)+12 и (13 и 38)GND присутствуют. По схеме 7 пин (Зажигание), в разьеме отсутствует., как и другие пины.

Ошибка АБС возникла на ходу. Завели авто, проехали несколько метров, загорелась ошибка.

U1802 86 Ошибка информации о скорости автомобиля
U1213 Связь с компьютером ABS или ABS/ESP
C1408 Ошибка информации о скорости автомобиля

[baza 214]

распечатать Z8TNDNFP0GM017720.pdf

[Invictus 2]

Судя по описанию, блок ABS у вас банально “не просыпается” — отсюда и отсутствие питания по зажиганию, и ошибки по CAN со скоростью.

Коротко, что стоит проверить в первую очередь

Питание блока по цепи зажигания (IGP / APC).Если по схеме на 7-м пине должно быть +12V при включении зажигания, а у вас его физически нет — вероятно, провод сгнил/отпал в жгуте возле лонжерона или под АКБ (частая проблема на С4). Из-за отсутствия этого питания блок ABS не выходит в онлайн.

потом CAN-линия. Ошибки U1802 и U1213 говорят, что блок ABS не выходит на связь. Проверьте сопротивление по CAN должно быть ~60 Ом между CAN-H и CAN-L . Нет ли окислов в разъёме блока, особенно в нижней части.

Масса  То, что силовые GND есть, хорошо, но проверьте переход сопротивления от блока на кузов — бывает 1–2 Ома из-за коррозии, и блок начинает глючить.

Блок ABS реально может отвалиться. На С4 частая история: плата внутри трескается от вибрации — как результат, внезапный потеря связи и ошибки скорости. Тем более если ошибка появилась на ходу.

Если есть возможность — дайте питание +12 на тот самый пин зажигания напрямую (через предохранитель). Если блок оживёт и выйдет на связь — проблема однозначно в жгуте, а не в самом модуле.

[omdm 195]

12 минут назад, Invictus сказал:

Питание блока по цепи зажигания (IGP / APC).Если по схеме на 7-м пине должно быть +12V при включении зажигания, а у вас его физически нет — вероятно, провод сгнил/отпал в жгуте возле лонжерона или под АКБ (частая проблема на С4).

И контакт из фишки убежал.



13 минут назад, Invictus сказал:

Из-за отсутствия этого питания блок ABS не выходит в онлайн.

А С1408  откуда без кана прочитанная?

Да и смущает меня эта ошибка. Блок, который формирует информацию о скорости автомобиля ругается сам на себя, что по кану не получил сигнал скорости? Или всё таки от заднего левого датчика?

[abava 1]

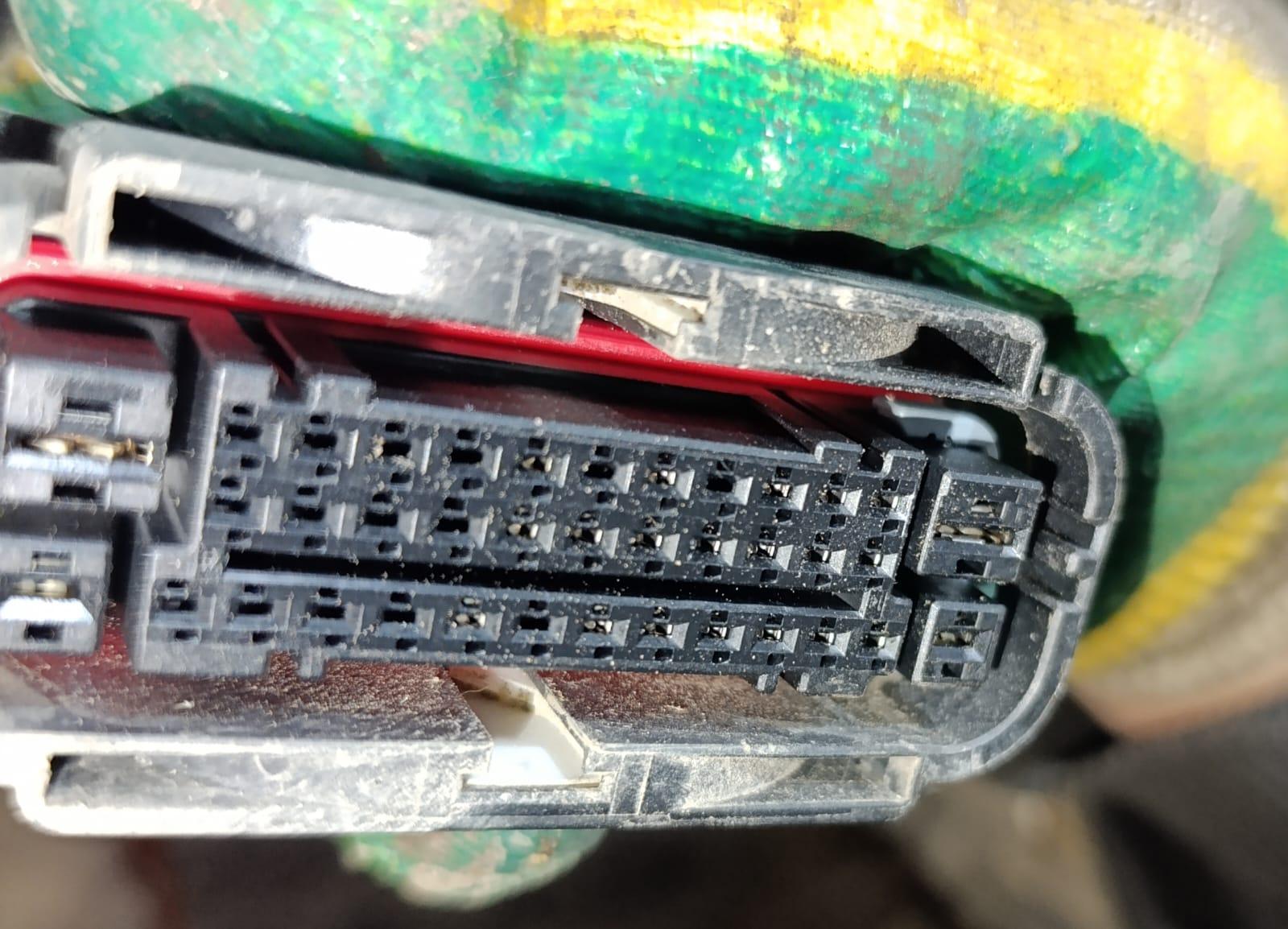

Блок АБС, под крышечкой, как положено. Разъем девственно чист, ни капли влаги, потемнений, окислов. На 16 Пине при вкл зажигания появлялось 12 вольт.  Отчет об ошибках приложил. Может что то упускаю в отчете. Но распиновка АБС другая там. Поленился записать все пины. Теперь только в субботу скорее всего смогу.  Can-H и CAN-L - точно присутствовали, контролька показывала.

Автомобиль_Z8TNDNFP0GM017720.pdf

Блок АБС, под крышечкой, как положено. Разъем девственно чист, ни капли влаги, потемнений, окислов. На 16 Пине при вкл зажигания появлялось 12 вольт.  Отчет об ошибках приложил. Может что то упускаю в отчете. Но распиновка АБС другая там. Поленился записать все пины. Теперь только в субботу скорее всего смогу.  Can-H и CAN-L - точно присутствовали, контролька показывала.

[omdm 195]

39 минут назад, abava сказал:

Can-H и CAN-L - точно присутствовали, контролька показывала.

😳 А U1213 до этого была?

[abava 1]

Тут затрудняюсь ответить. Не буду врать. Отчет сделан до сброса ошибок.
