Range Rover Sport 2012, датчики высоты кузова

[shundrov 50]

Здравствуйте!

Range Rover Sport SALLSAAF4CA719986

SUMB (Модуль управления адаптивной амотризацией)
Диагностический код неисправностей (2)
1.C1A03-78 Передний левый датчик высоты кузова Прерывистый
2.C1A04-76 Передний правый датчик высоты кузова Прерывистый

Передние датчики заменены вместе с разьёмами еще до меня. Есть подозрение, что неправильно подключены и/или не те датчики.

Может кто помочь со схемами на эту систему. То, что я нахожу, там датчики трёхпиновые, а у меня на 6 пин

[Agarod 22]

всё правильно, на сколько я помню,  3 провода идут на SUMB и 3 на другой блок. С каждого датчика сигнал дублируется на 2 блока

Вроде на SUMB и RLM

[shundrov 50]

Чтоб не плодить новых тем, продолжу в этой.

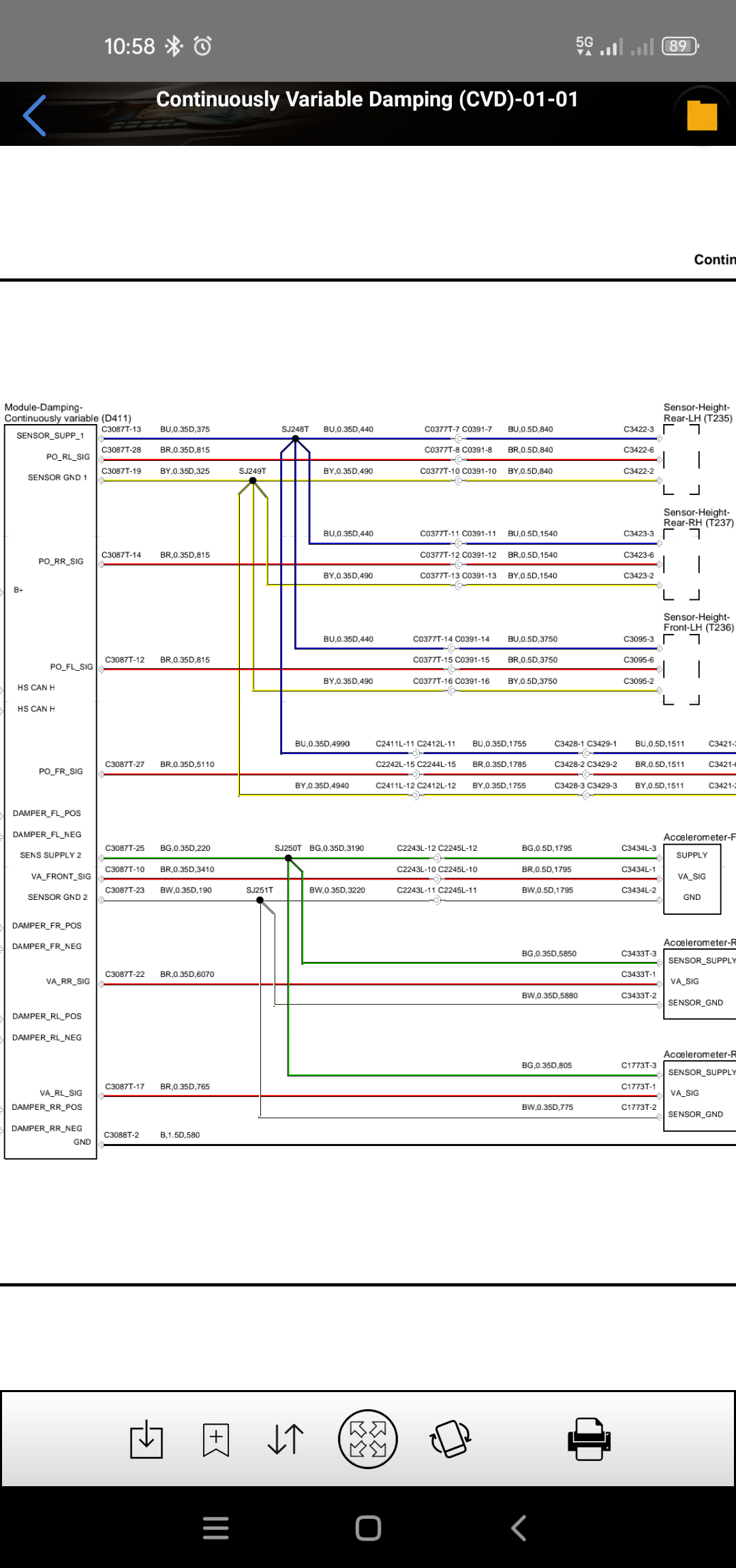

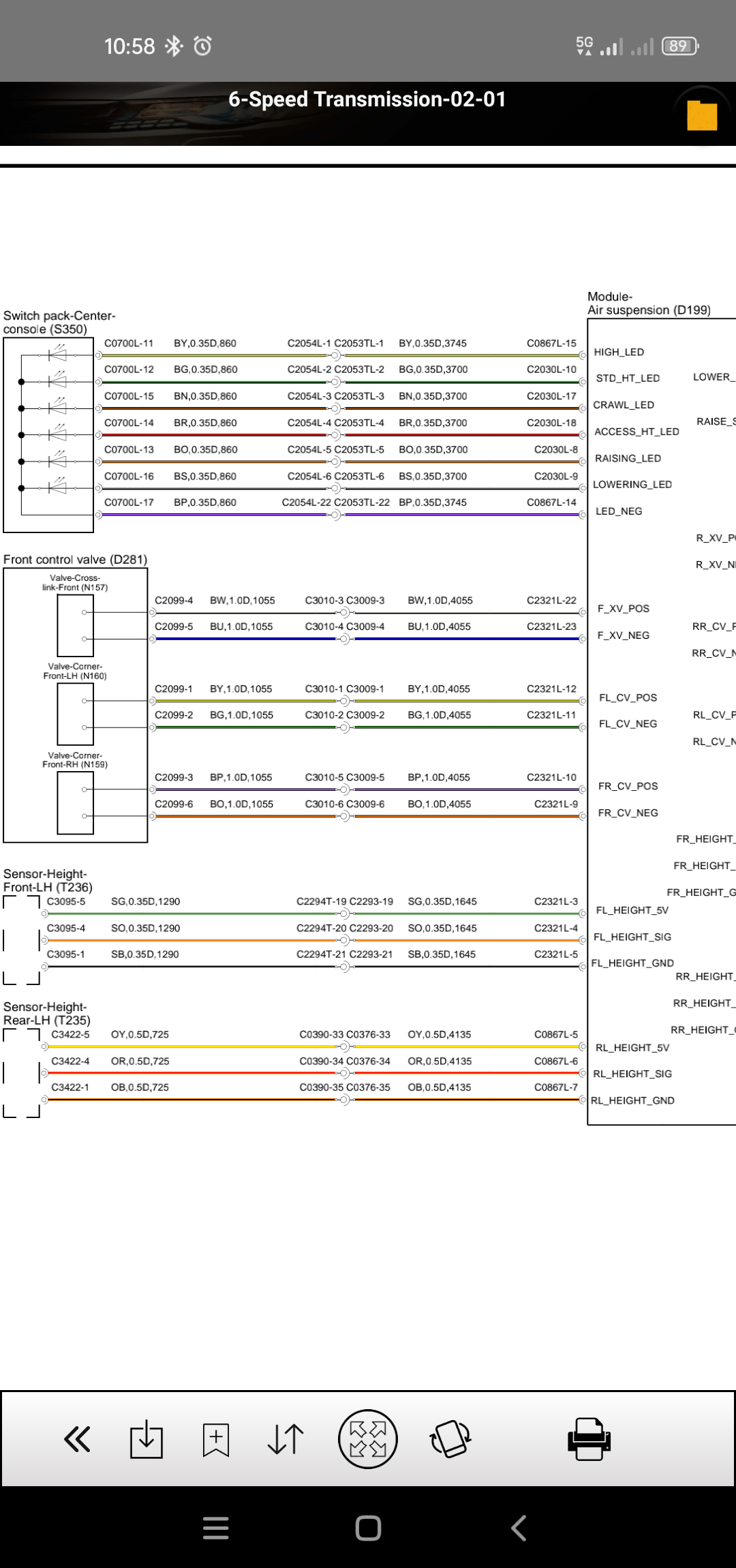

 Проверил подключение датчиков по схеме. Вроде всё совпадает. Но ошибки по передним датчикам всё равно остаются. На заглушенном авто их можно стереть, но стоит завести сразу высвечиваются, и не удаляются пока не заглушишь. Снимал один передний датчик, и подключал вместо заднего. Ошибки так и остались только по передним. Более того, когда был отключен задний датчик, по нему ошибка не выскочила. Передние датчики не оригинал: BF0318990034 BAPMIC

Делал калибровку высоты подвески (Launch, SDD), процедура вроде проходит, но ошибки также остаются

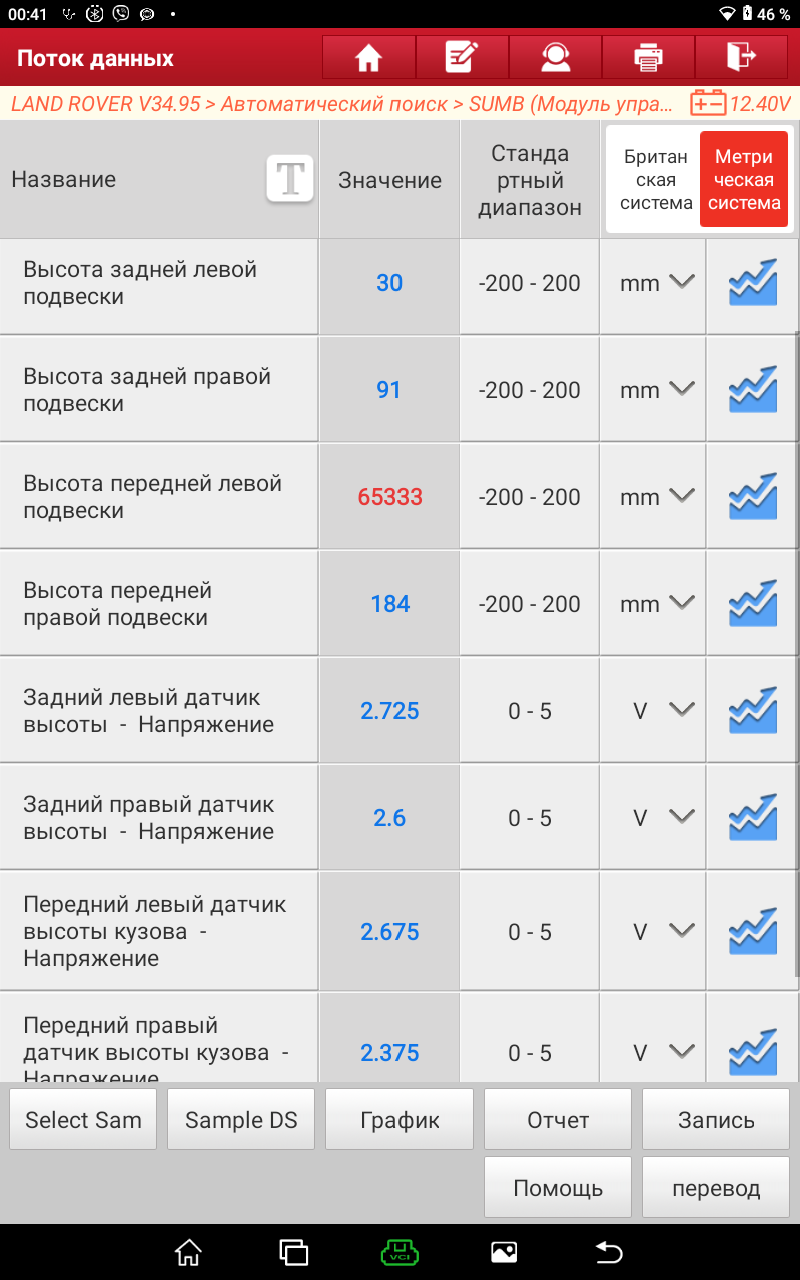

Скрины с блоков RLM и SUMB

Что можно еще проверить, и где находится сам блок SUMB?

Спойлер



ELECTRONIC SUSPENSION - Land Rover Range Rover Sport Supercharged 2011 - SYSTEM WIRING DIAGRAMS .pdf

[RAZOR85 76]

У Вас проблема с самим блоком SUMB. Проводка и датчики не причем. Напряжение с датчиков показывает правильное, а вот интерпретация этих данных ЭБУ не правильная.

[shundrov 50]

26 минут назад, RAZOR85 сказал:

У Вас проблема с самим блоком SUMB. Проводка и датчики не причем. Напряжение с датчиков показывает правильное, а вот интерпретация этих данных ЭБУ не правильная.

А где он находится? Нашел вот такую картинку, но не понятно куда лезть, в подкрылок, за бардачком или под аккумулятором?

[RAZOR85 76]

На эбу SUMB похожа только позиция #3.

[Dimonrm 118]

4 години назад, shundrov сказав:

А где он находится? Нашел вот такую картинку, но не понятно куда лезть, в подкрылок, за бардачком или под аккумулятором?

Він стоїть у багажнику,ліворуч



[shundrov 50]

1 час назад, RAZOR85 сказал:

На эбу SUMB похожа только позиция #3.

Так про него и спрашивал, просто по картинке не понять было, где это. Но, похоже уже и не надо. Как написал Dimonrm, мне надо совсем в другую сторону лезть

[Dimonrm 118]

Ваш малюнок від Discovery 3/4, там також системи немає

12 хвилин назад, shundrov сказав:

Так про него и спрашивал, просто по картинке не понять было, где это. Но, похоже уже и не надо. Как написал Dimonrm, мне надо совсем в другую сторону лезть



З'єднайте 4 і 6 контакт в раз'ємах на датчиках . Якщо помилки видаляться,то міняйте на орігінальні. Кітай не дуже працює

[Agarod 22]

4 часа назад, RAZOR85 сказал:

На эбу SUMB похожа только позиция #3.

это RLM

[shundrov 50]

15 часов назад, Dimonrm сказал:

З'єднайте 4 і 6 контакт в раз'ємах на датчиках

Сделал чуть по другому. Отсоединил передние датчики совсем, а на блоке SUMB поставил перемычки, подав сигналы с задних датчиков на перёд. АЦП сигналов показывает адекватно, но по ошибках всё осталось по старому



Спойлер



[shundrov 50]

В 29.05.2025 в 20:32, Dimonrm сказал:

З'єднайте 4 і 6 контакт в раз'ємах на датчиках



В 29.05.2025 в 14:01, shundrov сказал:

Чтоб не плодить новых тем, продолжу в этой.

 Проверил подключение датчиков по схеме. Вроде всё совпадает. Но ошибки по передним датчикам всё равно остаются. На заглушенном авто их можно стереть, но стоит завести сразу высвечиваются, и не удаляются пока не заглушишь. Снимал один передний датчик, и подключал вместо заднего. Ошибки так и остались только по передним. Более того, когда был отключен задний датчик, по нему ошибка не выскочила. Передние датчики не оригинал: BF0318990034 BAPMIC

Делал калибровку высоты подвески (Launch, SDD), процедура вроде проходит, но ошибки также остаются

Скрины с блоков RLM и SUMB

Что можно еще проверить, и где находится сам блок SUMB?

  Скрыть контент



ELECTRONIC SUSPENSION - Land Rover Range Rover Sport Supercharged 2011 - SYSTEM WIRING DIAGRAMS .pdf 85.31 kB · 0 загрузок

Сейчас посмотрел свои же скрины с блоков rlm и sumb. АЦП задних датчиков совпадают. А вот между передними есть разница. Так как проводка на разъёмах передних датчиков уже порезана до меня, завтра с чистой совестью подключу сигнальные провода от sumb к тем, что идут на RLM и попробую снова сделать калибровку. Подозреваю, что на этом всё и закончится)

[shundrov 50]

17 часов назад, shundrov сказал:

А вот между передними есть разница

Подключил сигнальные провода RLM и SUMB к одному из выходов датчиков. В АЦП передних датчиков всё равно есть разница 0,05 вольт. Ошибки так-же появляются после запуска двигателя и калибровка высоты не помогает

Также пробовал перемычить 4 и 6 пин, и кидать свой провод от датчика к SUMB

Для SUMB случайно нет отдельной процедуры калибровки?

Процедура калибровки в конце выдает такое вот предупреждение. Это может быть проблемой?

[Agarod 22]

возможно, уже давно было пора вскрыть SUMB и увидеть там воду, например

[shundrov 50]

27 минут назад, Agarod сказал:

возможно, уже давно было пора вскрыть SUMB и увидеть там воду, например

вскрывал, сухо. По крайней мере сверху платы. Низ не стал отдирать от корпуса

[Agarod 22]

а что показывает в параметрах датчик ускорения? на который ругается процедура калибровки. Возможно из-за этого не проходит процедура. Ну и я бы попробовал подкинуть SUMB, на сколько я помню ничего прописывать там не нужно

[Dimonrm 118]

Це так завжди пише попередження. Не звертайте увагу.

Можу в понеділок відправити такий блок вам .

[shundrov 50]

2 часа назад, Dimonrm сказал:

Можу в понеділок відправити такий блок

Пишу в личку

11 минут назад, shundrov сказал:

Пишу в личку



3 часа назад, Dimonrm сказал:

Можу в понеділок відправити такий блок вам

Что-то с личной не получается, gateway error...

Попробуйте Вы написать мне, ну или здесь напишите, что требуется от меня



[Dimonrm 118]

Відповів

[shundrov 50]

В 31.05.2025 в 15:54, Dimonrm сказал:

Можу в понеділок відправити такий блок вам

Блок подключил, ошибки по датчиках пропали, но появилась u2101. Как его сконфигурировать?

[Dimonrm 118]

3 хвилини назад, shundrov сказав:

Блок подключил, ошибки по датчиках пропали, но появилась u2101. Как его сконфигурировать?

Через SDD , як новий блок прописати
