Iprog+ ремонт и доработка.

[Anciy 1]

19 часов назад, fizfi25 сказал:

Ты точно проверил?

нету точно

а где его взять?

2 часа назад, alexandr1457 сказал:

Скопировать в папку Scripts

скиньте в личку скрипт кому не сложно

скачать еще не могу



8 минут назад, Anciy сказал:

нету точно

а где его взять?

скиньте в личку скрипт кому не сложно

скачать еще не могу



у меня серийник 1 может в другом серийнике есть?

[Rustik tj 90]

Установил,ток не могу серийник  поменять на 777, Где он там)))?

[Anciy 1]

31 минуту назад, Рустам Юсупов сказал:

Установил,ток не могу серийник  поменять на 777, Где он там)))?

я не пробовал его менять

адаптер тест

sn

[Rustik tj 90]

1 минуту назад, Anciy сказал:

я не пробовал его менять

адаптер тест

sn

Так не получается у меня

[Anciy 1]

в теме в самом начале есть как менять серийник

я не менял и не пробовал

а теперь озадачился буду пробовать



[Rustik tj 90]

7 минут назад, Anciy сказал:

в теме в самом начале есть как менять серийник

я не менял и не пробовал

а теперь озадачился буду пробовать



Лс проверь,я скинул тебе скрипт



[Anciy 1]

6 часов назад, Рустам Юсупов сказал:

Лс проверь,я скинул тебе скрипт



Спасибо проверил есть

[Rustik tj 90]

В 16.08.2021 в 23:16, Anciy сказал:

Спасибо проверил есть

И как успехи с серейником?

[miha75me 28]

Скрип скриптом-нужна прошивка которая позволяет менять sn

[Anciy 1]

6 часов назад, Рустам Юсупов сказал:

И как успехи с серейником?

честно даже не успел что то сделать

подвалили работой

[ivomarchev 8]

привет, у меня проблема с адаптером bdm, где может быть проблема

**** VCC = 3V ****
  Voltage = 3.0V                 OK
  BDM out = 1, BDM in = 1        OK
  RESET out = 1, Reset in = 1    OK
  BDM out = 0,   BDM in = 0.     OK
  RESET out = 0,   RESET in = 0. OK
    TX ---|<|---- BDM
  TX = 1, BDM in = 1.            OK
  TX = 0, BDM in = 0.            OK
    BDM_RESET ---|<|---- RX
  RESET = 1, RX in = 1.          OK
  RESET = 0, RX in = 0.          OK
    P0 ---|<|---- BDM
  P0 = 1, BDM in = 1.            OK
  P0 = 0, BDM in = 0.            OK
    P1 ---|<|---- BDM
  P1 = 1, BDM in = 1.            OK
  P1 = 0, BDM in = 0.            OK
MBUS test
MBUS disabled.
  TX = 0, RX = 1.                OK
  MBUS --|<|-- BDM               OK
MBUS enabled.
  TX = 0, RX = 0.                OK
**** VCC = 5V ****
  Voltage = 5.0V                 OK
  BDM out = 1, BDM in = 1        OK
  RESET out = 1, Reset in = 1    OK
  BDM out = 0,   BDM in = 0.     OK
  RESET out = 0,   RESET in = 0. OK
    TX ---|<|---- BDM
  TX = 1, BDM in = 1.            OK
  TX = 0, BDM in = 0.            OK
    BDM_RESET ---|<|---- RX
  RESET = 1, RX in = 1.          OK
  RESET = 0, RX in = 0.          OK
    P0 ---|<|---- BDM
  P0 = 1, BDM in = 1.            OK
  P0 = 0, BDM in = 0.            OK
    P1 ---|<|---- BDM
  P1 = 1, BDM in = 1.            OK
  P1 = 0, BDM in = 0.            OK
MBUS test
MBUS disabled.
  TX = 0, RX = 1.                OK
  MBUS --|<|-- BDM               OK
MBUS enabled.
  TX = 0, RX = 0.                OK
  10V = 12.1V                    Error
  7.5V = 7.5V                    OK

 Тест завершен. Ошибок: 1


Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.6 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.6 V. OK
ADC3 (контакт 44) = 6.0 V. OK
---  Тест внешнего питания  ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 1



Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.7 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.7 V. OK
ADC3 (контакт 44) = 5.6 V. OK
---  Тест внешнего питания  ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 1

[alex676kz 13]

А вы внешнее питание подключали ????

[ivomarchev 8]

да

Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 5.0 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.5 V. OK
ADC3 (контакт 44) = 6.0 V. OK
---  Тест внешнего питания  ---
Выключено: 0.0 V. OK
Включено: 0.0 V. НЕИСПРАВНОСТЬ.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 1

Включено: 0.0 V. НЕИСПРАВНОСТЬ.

это тоже проблема для меня





[alex676kz 13]

Там в начале есть схемы и там нужно обвязку на проц.  делать чтоб видел 12 вольт правильно.

[ivomarchev 8]

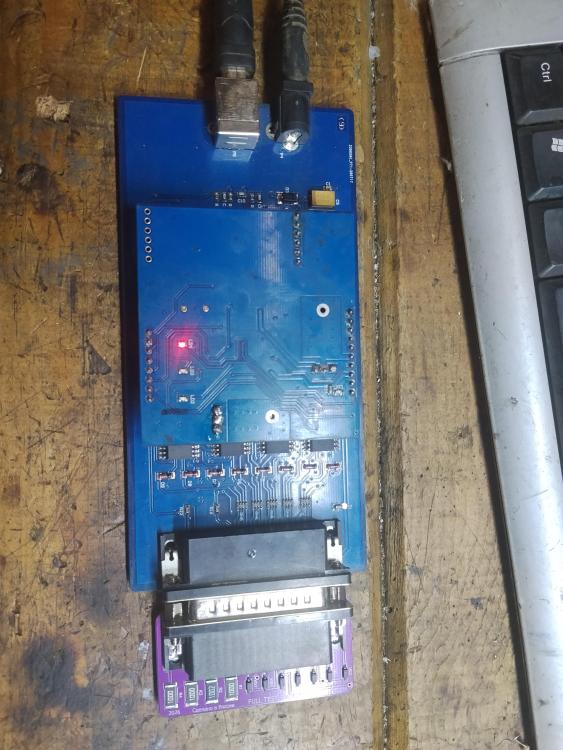

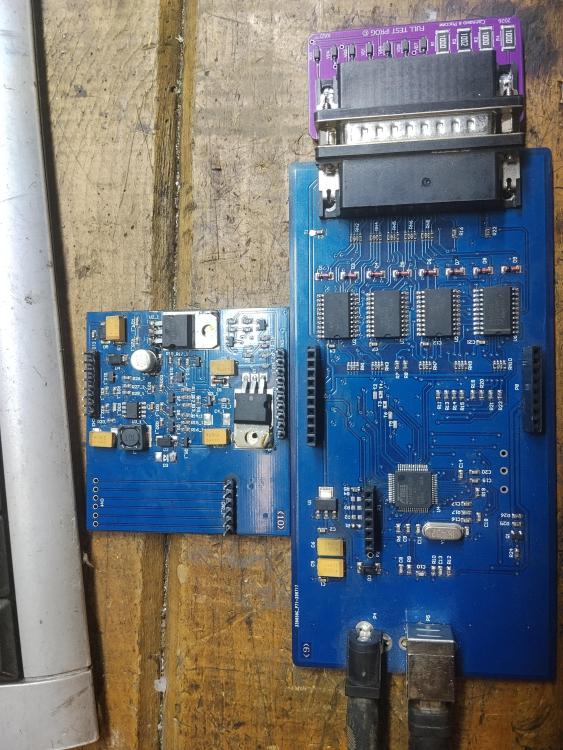

[alex676kz 13]

Я бы начал с полевиков smd . пару раз вылетали сами по себе и потом все заменил не помню на какие (( iprog на работе.

[ivomarchev 8]

 мне нужен внешний источник питания для работы с bdm ?

[alex676kz 13]

10 минут назад, ivomarchev сказал:

 мне нужен внешний источник питания для работы с bdm ?

А питание на ECU вы от куда будете брать ??? там всё реализовано и неотключаемое питание и вкл зажигание.

[ivomarchev 8]

Решил проблему с адаптером bdm, но проблема с отображением напряжения внешнего блока питания осталась, какой вывод процессора отслеживается? 43?

[Виталий_Клепиков 0]

Здравствуйте,дороботал по  материалам этого форума свой iprog+,но остался один вопрос ,не могу разобраться ,посоветуйте где смртреть.Суть проблемы в том что в фул тесте напряжение на 44 и 43 пинах при подключеном внешнем питании одно а при отключеном другое  и разница довольно большая ,и получается настроить что тест хорошо и стабильно проходит или на подключеном питании или на отключеном

Замерял напряжение на приоброзователе при подключеном внешнем питании и при отключеном разница в сотых долях ,т.е. её почти нету,а на тесте огромная

[AliaksandrD 0]

Добрый день.

После всех доработок согласно инструкциям на форуме имею вот это:

Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 1.9 V. НЕИСПРАВНОСТЬ.
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 1.9 V. НЕИСПРАВНОСТЬ.
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 2.9 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 0.0 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 2.9 V. НЕИСПРАВНОСТЬ.
ADC3 (контакт 44) = 0.0 V. НЕИСПРАВНОСТЬ.
---  Тест внешнего питания  ---
Выключено: 0.0 V. OK
Включено: 3.4 V. НЕИСПРАВНОСТЬ.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): НЕИСПРАВНОСТЬ
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 8

Причины не понятны. Прошу вашей помощи менторской помощи согласен на любую даже на возмездную через личку.

[jenik60 1]

Подскажите как победить извечные ошибки в фул тесте по питанию на 43 и 44 выводе...у меня с внешним питанием 2 ошибки. без внешнего 4 ошибки....перепробовал все что пишут в начале темы, да и не только в начале.....только усугубляют проблему, ошибок становится только больше....у меня версия без компаунда, все в доступности

[putnik51 52]

Посмотри здесь. Если все делал как написано, причина должна проявится.

Инструкция по настройке Ипрог+++.pdf

[volaks 11]

1 час назад, putnik51 сказал:

Посмотри здесь. Если все делал как написано, причина должна проявится.

Инструкция по настройке Ипрог+++.pdf 887 \u043a\u0411 · 6 загрузок

Уважаемые! Чтобы прибор проходил тест надо зрить в корень. Для начала на тестовой плате автор прибора все стабилизаторы нагрузил резисторами по 100 ом без объяснения причин. Вы хоть понимаете сколько он кушает при такой нагрузке. Значит ПЕРВОЕ! Увеличиваем резистор 100 ом на выходе 12 вольт хотя бы в 2 раза, т. к. по линии 12 вольт в реальной жизни в нагрузку 120 миллиампер никогда не идет. ВТОРОЕ! Видим в тесте (чуть выше) даже 3/5 вольт упали до плинтуса, значит причина либо в проводе USB либо втыкали в комп в гнездо на морде, а туда идут тоже тонкие проводки, или ноут не обеспечивает нагрузку. А ещё, вы замечали, что почти все приборы не проходят тест (хотя бы сделайте вывод по количеству страниц на форуме по доработке), однако при подключении и пробег правят и EEPROMки шьют. Убедился сам купив прибор в чёрной заливке, которую оторвал и дорабатывал, а потом в белой заливке, которую не захотел отрывать, но всё работает, если прибор поддерживает, конечно. Может кто-то не согласен, напишите.

[piter200 116]

Я тоже не понимаю, почему все упоролись в этот тест. Делаю просто - снимаю плату стабилизаторов, подаю на нее 12 вольт. Подстраиваю 5 вольт на стабе, если нужно. Перемыкаю Q5, подстраиваю 5В на другом стабе. Все! Далее желательно все сглаживающие конденсаторы увеличить раз в 10. Сразу уйдет масса возможных глюков. Но с ними тест гарантированно не пройдет, так как кондеры просто не успеют разрядиться, что в реальной работе и не встречается ( мгновенная смена 5-3,3В)...
