Iprog+ ремонт и доработка.

[nem-victor 6]

подключите внешнее питание, и запустите тест

К стати вопрос чем открывать расширения ipr кальки? Flexera InstallShield?



[lenovog500 65]

9 часов назад, nem-victor сказал:

К стати вопрос чем открывать расширения ipr кальки? Flexera InstallShield?



не чудите )))

[nem-victor 6]

1 час назад, lenovog500 сказал:

не чудите )))

тогда вопрос другим боком как создают скрипты, в чем пишут? на каком языке ?

[student-ua 0]

10 часов назад, nem-victor сказал:

подключите внешнее питание, и запустите тест

Внешнее питание, не распаяно на плате, еще не сделал.

А тест вот.

Как победить 44 контакт ?

Спойлер

 Тест завершен. Ошибок: 3
Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 2.9 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 0.9 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 12.5 V. OK
ADC3 (контакт 44) = 1.1 V. НЕИСПРАВНОСТЬ.
---  Тест внешнего питания  ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 3



[nem-victor 6]

32 минуты назад, student-ua сказал:

Внешнее питание, не распаяно на плате, еще не сделал.

А тест вот.

Как победить 44 контакт ?

  Скрыть контент

 Тест завершен. Ошибок: 3
Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 2.9 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.4 V. OK
ADC3 (контакт 44) = 0.9 V. НЕИСПРАВНОСТЬ.
Uвых = 12V
ADC2 (контакт 43) = 12.5 V. OK
ADC3 (контакт 44) = 1.1 V. НЕИСПРАВНОСТЬ.
---  Тест внешнего питания  ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 3



Возьмите схему и посмотрите основную плату , а именно делитель на двух резисторах и остальные компоненты, китайцы любят путать либо ставить не то что должно быть

[student-ua 0]

4 минуты назад, nem-victor сказал:

Возьмите схему и посмотрите основную плату , а именно делитель на двух резисторах и остальные компоненты, китайцы любят путать либо ставить не то что должно быть

На основной плате все поменял как нужно.

[nem-victor 6]

21 минуту назад, student-ua сказал:

На основной плате все поменял как нужно.

[dimahar 3]

В 16.02.2025 в 20:37, red4911 сказал:

Подскажите пожалуйста. Хочу доработать rfid адаптер, но немного не понял. На плате указано что стоят резисторы, по доработке как я понял надо поставить конденсаторы, вместо резисторов? Или что то я не правильно понимаю

Предлагаю дорабатывать вот так ,R4 R5 можно менять а можно и нет ,это опорная частота 4Mhz . Есть смысл только в резонансе катушки ,сразу думал пересчитать по формуле - но затруднительно точно померять индуктивность . Подбирал емкостя ориентируясь на осциллограму .нужна максимальная амплитуда и "ступенька" точно по центру волны . Для 125 (R1 R2 C2 C3) получились 2650пФ ,для 134 (R12 C9) получилось 2250пФ . Надо сказать у TMS3705A резонанс похуже ,возможно чип "типа копия" . Еще амплитуда там около 40В !!! и родные емкостя могут ее подрезать в силу своей гавняности . Больше ничего не менял , ключи в сборе читает в ценре , лежа на плате и просто сбоку 😃

[student-ua 0]

2 часа назад, nem-victor сказал:

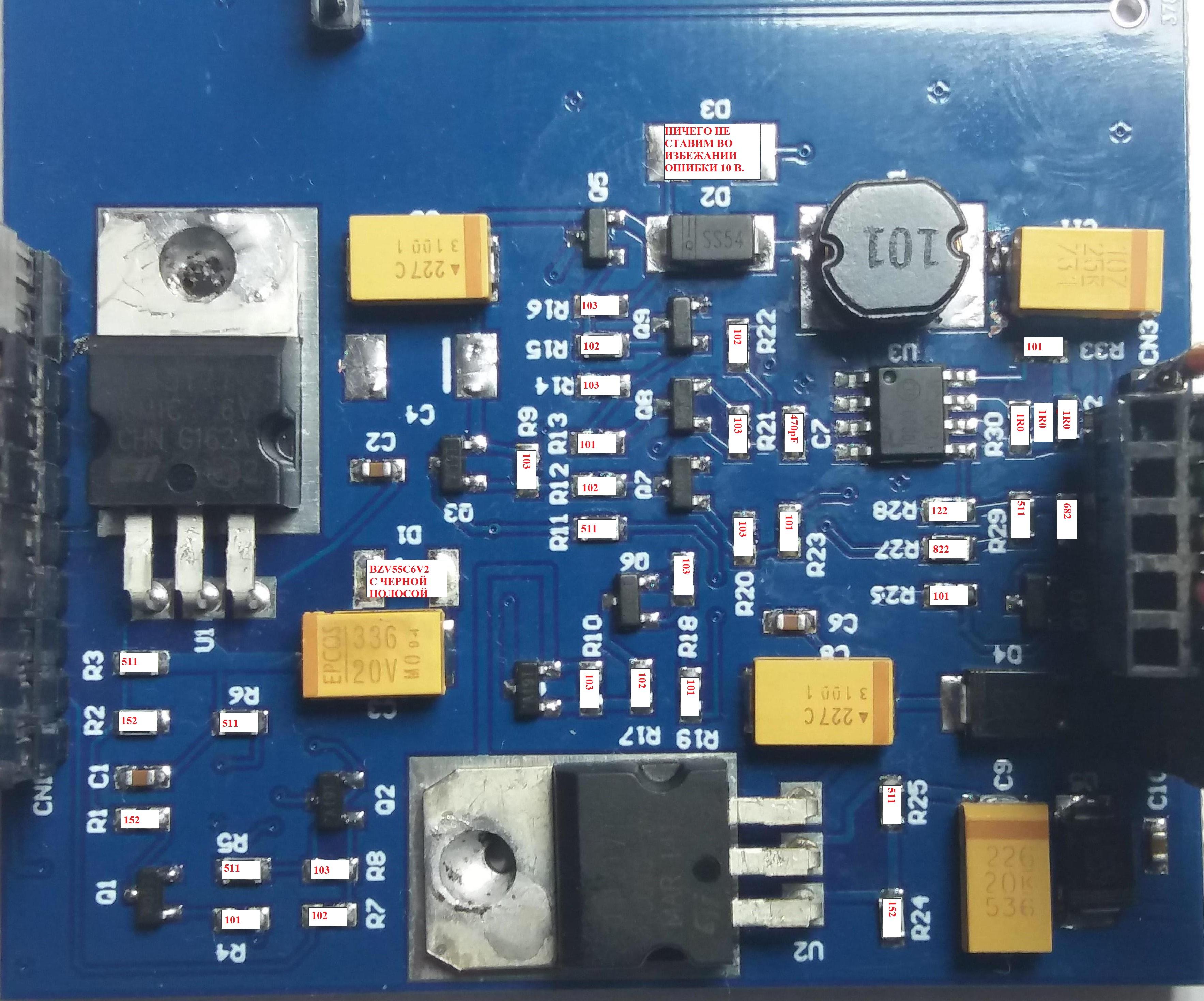

По этому фото я и корректировал сопротивления.

[nem-victor 6]

3 минуты назад, student-ua сказал:

По этому фото я и корректировал сопротивления.

Ну остаётся только плата питания

[student-ua 0]

1 минуту назад, nem-victor сказал:

Ну остаётся только плата питания

Все 4 напряжения на плате питания в норме 2.9в, 5.1в, 10.2в, 12.2в

Часть по внешнему питанию распаиваю ищу запчасти.

Что смотреть в этой плате по 44 контакту?

[nem-victor 6]

18 часов назад, student-ua сказал:

Все 4 напряжения на плате питания в норме 2.9в, 5.1в, 10.2в, 12.2в

Часть по внешнему питанию распаиваю ищу запчасти.

Что смотреть в этой плате по 44 контакту?

R22 должен быть 8.2 кОм, китайцы туда пихают 10 кОм

[leonidovich 0]

Ну что коллеги есть какие то мысли по поводу выравнивания напряжения ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ

[student-ua 0]

3 часа назад, leonidovich сказал:

Ну что коллеги есть какие то мысли по поводу выравнивания напряжения ADC2 (контакт 43) = 11.2 V. НЕИСПРАВНОСТЬ

Кинь полный тест?

[leonidovich 0]

Вопрос решил заменой R17 на 1,5 ком, стоял на 4,7. Всем спасибо

Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.9 V. OK
ADC3 (контакт 44) = 5.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.5 V. OK
ADC3 (контакт 44) = 5.8 V. OK
---  Тест внешнего питания  ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 1
Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.0 V. OK
ADC3 (контакт 44) = 6.2 V. OK
---  Тест внешнего питания  ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 0

[student-ua 0]

Подскажите пожалуйста.

У меня такой результат по "SJA1000 test" тесту не CAN адаптере (допаял кварц 16 mHz) и шнурке OBD2 (на шнурке заменил резисторы R1, R2 = 1 kOm)

device.on() = 0x00 OK.
 R[0] = 21
 R[2] = 0C
 R[3] = E0
R[31] = 00

я так понял это не правильно вроде как должно быть в первой строчке "device.on() = 0x02".

Что копать подскажите пожалуйста?

[red4911 0]

В 20.03.2025 в 21:35, student-ua сказал:

Подскажите пожалуйста.

У меня такой результат по "SJA1000 test" тесту не CAN адаптере (допаял кварц 16 mHz) и шнурке OBD2 (на шнурке заменил резисторы R1, R2 = 1 kOm)

device.on() = 0x00 OK.
 R[0] = 21
 R[2] = 0C
 R[3] = E0
R[31] = 00

я так понял это не правильно вроде как должно быть в первой строчке "device.on() = 0x02".

Что копать подскажите пожалуйста?

У меня с коробки так. Ничего не менял. Спрашивал так же. Сказали что вроде норм.

В 18.03.2025 в 01:52, dimahar сказал:

Предлагаю дорабатывать вот так ,R4 R5 можно менять а можно и нет ,это опорная частота 4Mhz . Есть смысл только в резонансе катушки ,сразу думал пересчитать по формуле - но затруднительно точно померять индуктивность . Подбирал емкостя ориентируясь на осциллограму .нужна максимальная амплитуда и "ступенька" точно по центру волны . Для 125 (R1 R2 C2 C3) получились 2650пФ ,для 134 (R12 C9) получилось 2250пФ . Надо сказать у TMS3705A резонанс похуже ,возможно чип "типа копия" . Еще амплитуда там около 40В !!! и родные емкостя могут ее подрезать в силу своей гавняности . Больше ничего не менял , ключи в сборе читает в ценре , лежа на плате и просто сбоку 😃

Я перепаял по картинке которая тут. Вроде работает, но проверить все чипы не могут, из просто нет у меня.

[Drogbest 0]

Подскажите пожалуйста, типоразмеры смд резисторов для заказа на основную и плату питания. Программатора еще нет на руках, только заказан из Китая, на глаз не могу определить

[AVA 20]

Пойдут 0805.

[red4911 0]

В 04.04.2025 в 23:43, Drogbest сказал:

Подскажите пожалуйста, типоразмеры смд резисторов для заказа на основную и плату питания. Программатора еще нет на руках, только заказан из Китая, на глаз не могу определить

Я брал 0603, иам на всех платах такие.  Попадаются конечно 0805, но это похоже китайцы уже ставят то что было в наличии. Танталовые кондеры С либо D. Smd конденсаторы 0805.

В 19.03.2025 в 18:48, leonidovich сказал:

Вопрос решил заменой R17 на 1,5 ком, стоял на 4,7. Всем спасибо

Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.9 V. OK
ADC3 (контакт 44) = 5.5 V. OK
Uвых = 12V
ADC2 (контакт 43) = 11.5 V. OK
ADC3 (контакт 44) = 5.8 V. OK
---  Тест внешнего питания  ---
НЕИСПРАВНОСТЬ - ВНЕШНЕЕ ПИТАНИЕ НЕ ПОДКЛЮЧЕНО.
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 1
Запуск теста
---  Тест VCC = 3V  ---
ADC0 (контакт 41) = 3.1 V. OK
---  Тест VCC = 5V  ---
ADC0 (контакт 41) = 5.0 V. OK
---  Тест 10/12V  ---
Uвых = 10V
ADC2 (контакт 43) = 10.2 V. OK
ADC3 (контакт 44) = 5.2 V. OK
Uвых = 12V
ADC2 (контакт 43) = 12.0 V. OK
ADC3 (контакт 44) = 6.2 V. OK
---  Тест внешнего питания  ---
Выключено: 0.0 V. OK
Включено: 5.0 V. OK
---  Тест выводов  ---
PORTD.1 (вывод 6): OK.
PORTE.0 (вывод 7): OK.
PORTE.1 (вывод 8): OK.
PORTE.2 (вывод 9): OK.
PORTE.3 (вывод 10): OK.
PORTE.4 (вывод 23): OK.
PORTE.5 (вывод 24): OK.
PORTE.6 (вывод 25): OK.
PORTE.7 (вывод 27): OK.
PORTD.6 (вывод 5): OK.
PORTA.0 (вывод 20): OK.
PORTA.1 (вывод 21): OK.
PORTA.2 (вывод 22): OK.
PORTB.0 (вывод 19): OK.
PORTB.3 (вывод 18): OK.
PORTA.5 (вывод 2): OK
PORTA.6 (вывод 17): ok
PORTA.7 (вывод 1): ok
PORTB.4 (вывод 16): OK
PORTB.6 (вывод 4): OK
PORTB.5 (вывод 3): OK
------------------------------
 Тест завершен. Ошибок: 0

Если в эталон приближать то 10в завешено, а 12 не дотягивает по тесту.
