[cxemnik2 0]

Помогите с выбором. Хочу купить себе autocom. Какой лучше искать одноплатный или двухпалатный с последующими доработками.

[Dmitriy79 429]

11 минут назад, cxemnik2 сказал:

Помогите с выбором. Хочу купить себе autocom. Какой лучше искать одноплатный или двухпалатный с последующими доработками.

Одно платный .

11 минут назад, cxemnik2 сказал:

Помогите с выбором. Хочу купить себе autocom. Какой лучше искать одноплатный или двухпалатный с последующими доработками.

Одно платный .

[Олег-startgas 11]

Первый был двухплатник, с синими платами и черными омрон реле, он мне сильно выносил мозги, мог отключаться от эбу во время диагностики, а от второй уже, тоже 2-х платный, но с зеленными платами и белыми реле, уже больше года и работает нормально.

[cxemnik2 0]

Все понятно с одной.

[Олег-startgas 11]

День добрый. Коллеги подскажите пожалуйста. Решил заняться старым двух платным автокомом, проверил  микросхемы 9241А без выпайки, сопротивления между 2 и 3 ногой 0. Выпаял, тоже самое. Это так на этой микрухе должно быть или это им пришел звездец? По даташиту стоит 40кОм. Или я что то недопонимаю, или две микрухи одновременно вылетели?

[Dmitriy79 429]

23 минуты назад, Олег-startgas сказал:

День добрый. Коллеги подскажите пожалуйста. Решил заняться старым двух платным автокомом, проверил  микросхемы 9241А без выпайки, сопротивления между 2 и 3 ногой 0. Выпаял, тоже самое. Это так на этой микрухе должно быть или это им пришел звездец? По даташиту стоит 40кОм. Или я что то недопонимаю, или две микрухи одновременно вылетели?

Добрый . Хотелось понять суть проблемы , что не работает ?

[Andrey1842 551]

32 минуты назад, Олег-startgas сказал:

День добрый. Коллеги подскажите пожалуйста. Решил заняться старым двух платным автокомом, проверил  микросхемы 9241А без выпайки, сопротивления между 2 и 3 ногой 0. Выпаял, тоже самое. Это так на этой микрухе должно быть или это им пришел звездец? По даташиту стоит 40кОм. Или я что то недопонимаю, или две микрухи одновременно вылетели?

Значит там не 9241А, а напр 9613В

[Олег-startgas 11]

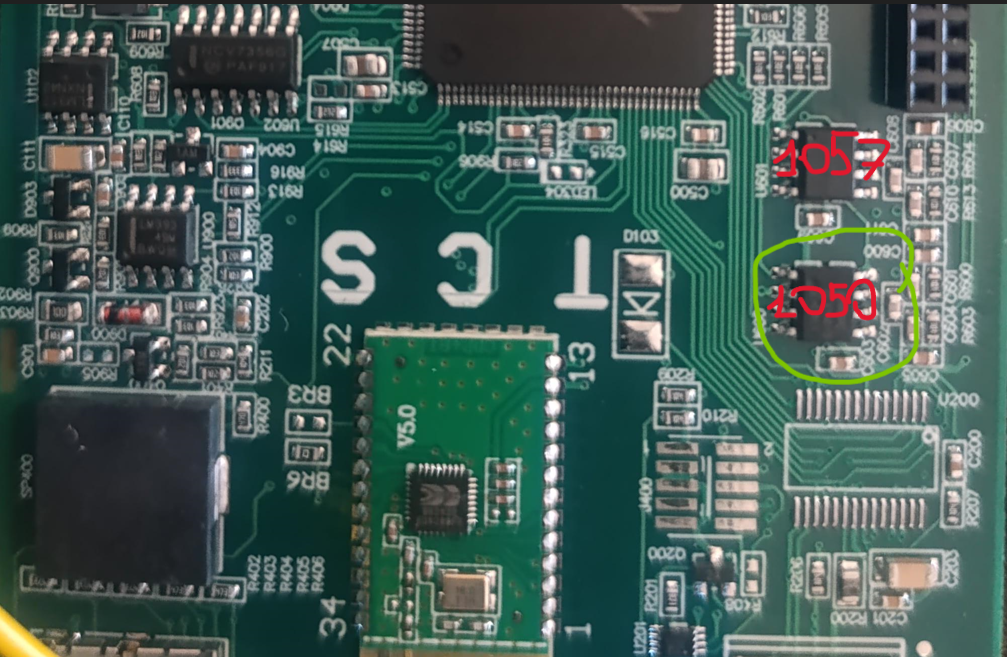

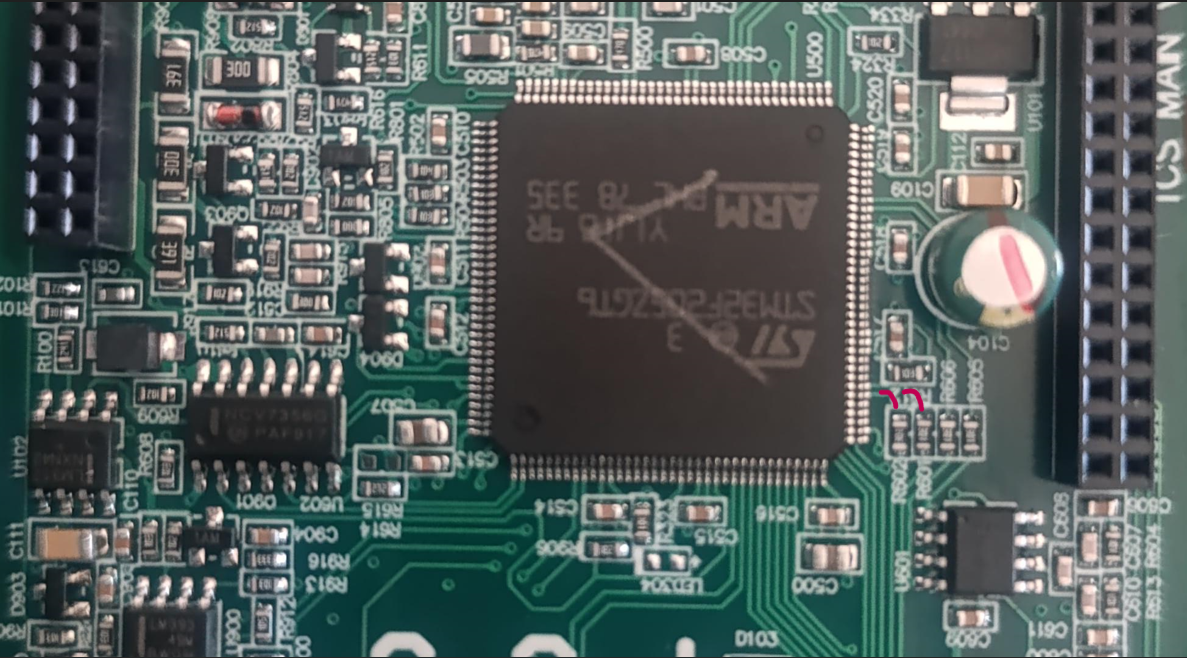

Решил проверить и восстановить старый не рабочий 2-х платник версии 8 с синими платами автоком. Начал с проверки кан трансиверов 1050 и 1057. 1057 все нормально 58Ом между кан h  и кан L. 1050 нет никаких признаков, хотя все дорожки прозваниваются питание и минус и 2 сигнала через резистор к ногам процессора. А от с тыльной стороны 9241А одна между 5 и 6-й ногой выдает 3Ом, а между 2 и 3-й тишина. Вторая вообще ничего нет. Думал, что в схеме может рядом стоящие радиодетали мешают, выпаял и тоже самое. Вот и думаю теперь в какой момент они могли просто так выйти со строя? 1050 заменил на новую, а эти нужно будет заказывать с Китая.

12 минут назад, Andrey1842 сказал:

Значит там не 9241А, а напр 9613В

Да нет, как раз на них и написано 9241А.

[deman-s 106]

5 часов назад, Олег-startgas сказал:

Решил проверить и восстановить старый не рабочий 2-х платник версии 8 с синими платами автоком. Начал с проверки кан трансиверов 1050 и 1057. 1057 все нормально 58Ом между кан h  и кан L. 1050 нет никаких признаков, хотя все дорожки прозваниваются питание и минус и 2 сигнала через резистор к ногам процессора. А от с тыльной стороны 9241А одна между 5 и 6-й ногой выдает 3Ом, а между 2 и 3-й тишина. Вторая вообще ничего нет. Думал, что в схеме может рядом стоящие радиодетали мешают, выпаял и тоже самое. Вот и думаю теперь в какой момент они могли просто так выйти со строя? 1050 заменил на новую, а эти нужно будет заказывать с Китая.

Да нет, как раз на них и написано 9241А.

На моих тоже написано 9241 а посмотрел по схеме подключения разводка под 9637 приобрел 9637 прозвонил одинаковые что 9241 что 9637. Вы посмотрите разводку платы.

Премаркировка дело простое

[Олег-startgas 11]

Понял, спасибо.

На плате по обеими микросхемами почему-то 6 и 7 нога замкнуты между собой. На первой микросхеме 1,2,3,4,5 и 8-я ноги разведены,  чего о второй сказать я не могу, что она подключена, 1,2,3 нога в воздухе, 4,5,8 разведены.

[juice68 6]

нету там никаких 9241 давно)) Всё это ерунда. Преределывайте и работайте

[Олег-startgas 11]

14 часов назад, deman-s сказал:

На моих тоже написано 9241 а посмотрел по схеме подключения разводка под 9637 приобрел 9637 прозвонил одинаковые что 9241 что 9637. Вы посмотрите разводку платы.

Премаркировка дело простое

У меня получается 9637, т.к. первая нога RX первой микросхемы идет на микросхему логики  SN74HCT04 на первый контакт. А в микросхеме 9241 первая нога это питание.

И естественно 4-я ТХ на 7 ногу той же микросхемы.

[Олег-startgas 11]

Так как на старый ожидаю радиодетали, решил восстановить питание и прием-передачу на микросхему 1050(ее тоже заменил, т.к. та которая стоит вообще никак не обзывается, походу просто муляж) в новом 2-х платнике 3 версии. Кинул перемычки к резисторам, под микросхемой поставил перемычку на +. А на задней части платы подпаял минус. И тут я был очень удивлен. Во первых программа быстрее стала подключаться к сканеру, но это единственный +. Попытки подключения к ЭБУ не привели к успеху. 4 авто, и ни к одному нет подключения, хотя перед этим к ним подключался. И появились еще обрывы в связи к самому сканеру, приходилось передергивать шнурок. Все перемычки убрал, но микросхему оставил новую. Все подключается к блокам, все работает.

[vik-lob 1]

Переделал в  авткоме  двухплатном  к л линии. Были собраны  на LM393 . По схеме из четырех диодов ,но не понравились фронты и спады импульсов .(сравнивал с одноплатом на 9241). Потом поставил между базой и эмитором транзисторов 704. 705 .706. 707  резисторы 18ком ,и все пришло в норму . форма импульсов почти не отличается . Так что кому лень заморачиваться с платой на  9637,- очень годный вариант .
