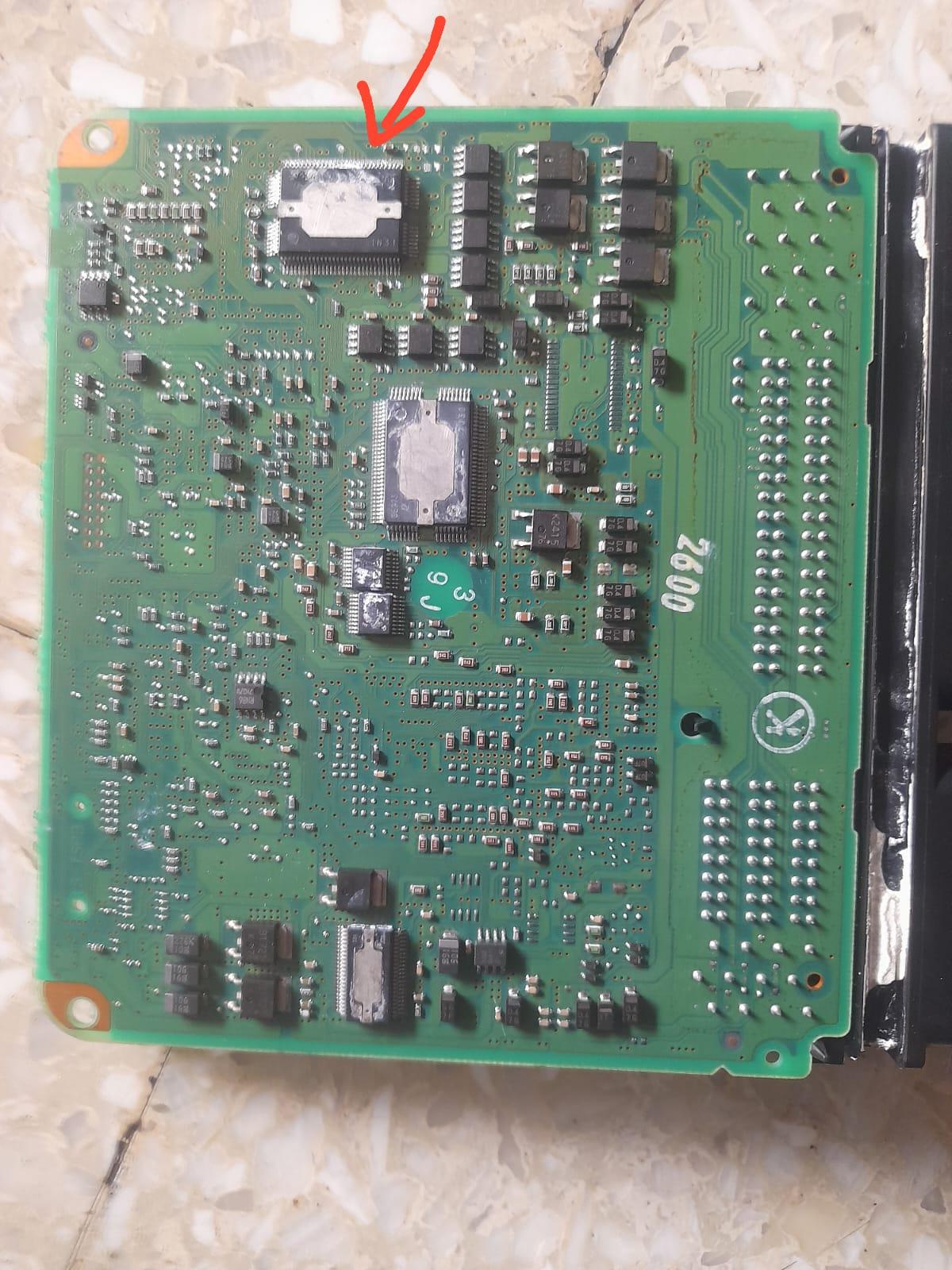

Awalnya begini: mobil tidak menunjukkan tanda-tanda kehidupan sama sekali. Unit kontrol mesin (ECU) dan girboks tidak terdeteksi oleh pemindai. Awalnya, unit EIS terdeteksi. Saya melepas ECU mesin dan girboks, memeriksa papan daya, menemukan kerusakan, dan memperbaikinya, setelah itu semuanya mulai berfungsi kembali. Saya juga memperbaiki masalah sinyal CAN antara ECU girboks dan ECU mesin.
Setelah memasang kembali unit-unit tersebut, pemindai sudah mendeteksi ECU mesin dan girboks. Namun, masalah lain muncul: tegangan baterai menghilang tepat sebelum unit EIS. Semua indikator berhenti berfungsi ketika kunci kontak diputar ke posisi ON. Saya memulihkan sumber daya dari baterai, dan sistem mulai berfungsi kembali.
Namun, sekarang pemindai tidak mendeteksi EIS dan satu grup di bus CAN bodi. Meskipun ketika kunci diputar, indikator pada speedometer menyala, dan ketika dinyalakan langsung (melalui jumper), mesin menyala. Di dalam EIS, terdapat dua mikrokontroler 4J74Y - salah satunya tidak berfungsi, yang lainnya berfungsi. Mikrokontroler yang tidak berfungsi tidak memiliki sinyal TX dan RX, osilator eksternal tidak berfungsi. Untuk memastikannya, saya bahkan mengganti kapasitor osilator.
Сначала было так: машина полностью не подавала признаков жизни. Блоки управления двигателем (ЭБУ) и коробкой передач не определялись сканером. Изначально блок EIS определялся. Я снял ЭБУ двигателя и коробки передач, проверил платы питания, обнаружил обрыв и восстановил их, после чего они снова начали работать. Также я исправил проблему с CAN-сигналом между ЭБУ коробки передач и ЭБУ двигателя.
После установки блоков обратно, сканер уже определял ЭБУ двигателя и коробки передач. Но появилась другая проблема: пропало напряжение аккумулятора прямо перед блоком EIS. Все индикаторы перестали работать при повороте ключа зажигания в положение ON. Я восстановил источник питания от аккумулятора, и система снова начала работать.
Однако теперь сканер не определяет EIS и одну группу в CAN-шине кузова. Хотя при повороте ключа индикаторы на спидометре загораются, и при запуске напрямую (через перемычку) двигатель заводится. Внутри EIS два микроконтроллера 4J74Y — один из них не работает, другой — работает. У нерабочего микроконтроллера сигналы TX и RX отсутствуют, внешний осциллятор не функционирует. Чтобы убедиться, я даже заменил конденсатор осциллятора.
